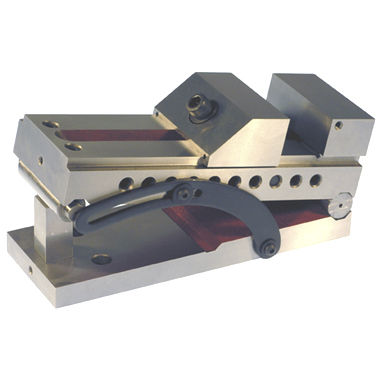

Mordaza de máquina SV series

de senode precisiónpara rectificado

Proporciona un medio rápido y preciso de sujetar una pieza de trabajo en ángulo para rectificarla o inspeccionarla. El canal central en ángulo proporciona una capacidad de sujeción adicional. Cuerpo sólido de una sola pieza. Fabricado en acero, templado a Rc 58-60. La mandíbula móvil se introduce en la base a una inclinación de 45 a 60° para asegurar la máxima potencia de sujeción y fuerza de sujeción, eliminando la inclinación y el levantamiento. Los pasos dobles de 0.200" minuto incorporados en el rodillo de medición permiten establecer ángulos pequeños con bloques de medición estándar. Los modelos SV-337 tienen pequeñas vetas horizontales y verticales en la mandíbula móvil y un mecanismo de trinquete con bolsillos dentados y una barra de tiro de una sola pieza. Se incluye una correa de bloqueo con cada tornillo de banco sinusoidal. Los modelos SineSet® se atornillan directamente a una placa sinusoidal SineSet® o a una placa sinusoidal compuesta de la misma serie. Los modelos S1 también se atornillan a la placa de conversión de 90° AP-664-S1. Certificación a largo plazo Un formulario que muestre las medidas y/o tolerancias anunciadas. Las medidas reales tomadas de esos tamaños y/o tolerancias. Una declaración de que los estándares utilizados para medir la herramienta son trazables al Instituto Nacional de Estándares y Tecnología. Certificación en forma abreviada Un formulario que certifica que el producto especificado cumple con las especificaciones del fabricante antes de salir de nuestra fábrica.
