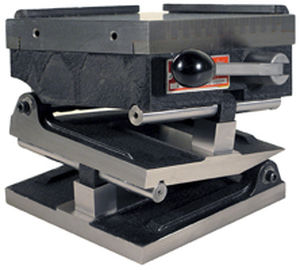

Placa magnética con polos estándar MS series

de mesas senoscuadradapara piezas grandes

Las placas magnéticas sinusoidales MAGNA-SINE™ están equipadas con mandriles magnéticos de cerámica de gran potencia. Con imanes estacionarios en la placa superior y un núcleo de imán móvil, estos mandriles proporcionan un poder de sujeción promedio de hasta 100 libras por pulgada cuadrada. Esto es casi el doble de la potencia de sujeción de un portabrocas estándar! Los mandriles proporcionan la máxima sujeción de piezas pequeñas y grandes gracias a la combinación de un espaciamiento de polos fino y estándar. Todo menos el portabrocas es de acero, templado a Rc 58-60. El bloque giratorio proporciona contacto total con los bloques de calibre manteniéndolos en su lugar de forma segura. El bloque de calibre y los rodillos de bisagra están rectificados y lapeados para que queden rectos y redondos. Un exclusivo dispositivo de bloqueo en el interior del rodillo de bisagra proporciona un bloqueo positivo con una acción expansiva. Ambos tornillos se bloquean hacia la parte frontal de la unidad, tirando de la placa superior hacia abajo en los bloques del medidor de ajuste sin distorsión. La precisión angular está garantizada dentro de los 5 segundos de arco hasta 15°, 10 segundos hasta 30° y 15 segundos hasta 45°. Se incluyen los rieles laterales y traseros. Disponible con bisagras como STANDARD (como se muestra) o OPPOSITE-HAND. Certificación a largo plazo Un formulario que muestre las medidas y/o tolerancias anunciadas. Las medidas reales tomadas de esos tamaños y/o tolerancias. Una declaración de que los estándares utilizados para medir la herramienta son trazables al Instituto Nacional de Estándares y Tecnología. Certificación en forma abreviada Un formulario que certifica que el producto especificado cumple con las especificaciones del fabricante antes de salir de nuestra fábrica.
