- Reductor de dientes rectos
- Sunus Tech Co., Ltd.

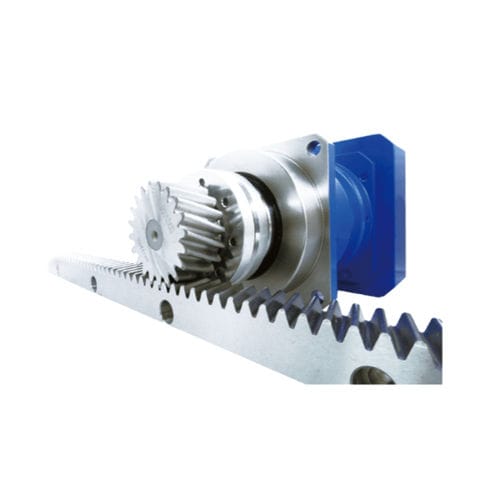

Reductor para accionamiento piñón-cremallera HG seriesplanetariode engranaje helicoidalde dientes rectos
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario, de engranaje helicoidal, de dientes rectos
- Orientación de los ejes
- coaxial
- Tipo de eje
- eje piñón
- Par
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
- Estructura
- compacto, modular
- Número de etapas
- monoetapa, de 2 etapas
- Rendimiento
- de alto par, de precisión, de alta eficacia, silencioso, de alto rendimiento, de bajo juego, sin mantenimiento, de gran rigidez, para grandes cargas, de alta capacidad
- Aplicaciones
- para servomotor, para máquinas, para automatismo, para accionamiento piñón-cremallera, para torno, de eje, industrial, para máquina herramienta, para fresadora, para motor eléctrico
- Otras características
- de alta calidad, lineal, con placa
- Velocidad de rotación
Mín.: 1.100 rpm
(6.911,5 rad.min-1)Máx.: 4.500 rpm
(28.274,33 rad.min-1)- Juego
Mín.: 0,02 °
Máx.: 0,12 °
- Relación de reducción
Mín.: 3 unit
Máx.: 10 unit
Descripción
El eje de salida hueco está diseñado con la instalación de menos dientes y es compatible con un servomotor más pequeño. Se requiere menos par para iniciar el funcionamiento y producir mayores beneficios económicos. Los husillos de bolas pueden instalarse directamente con reductores de engranajes planetarios para alcanzar una mayor precisión.
Funcionamiento suave y silencioso
La cremallera y el piñón endurecidos y rectificados adoptan un sistema helicoidal y recto.
Fácil instalación y ahorro de peso
El piñón y el eje de salida del reductor están conectados con un acoplamiento de alta rigidez。
Alta carga radial y axial
Utilizando rodamiento de rodillos cónicos de alta calidad para fortalecer la carga radial y axial.
Cremallera y piñón se pueden ajustar a la mejor precisión
Con placa excéntrica y estructura simplificada se puede ajustar la posición del piñón fácilmente.
Alta dinámica
Con un excelente diseño, alta precisión y bajos momentos de inercia.
Alto efecto económico
Las características de bajo momento podrían seleccionar el servomotor de kilovatio más pequeño, llevar más lejos el coste-abajo hacia fuera.
Perfecto para posicionamiento lineal
Adopta piñón y cremallera rectificados; error de paso acumulado 0,03/1000 mm
Larga vida útil
Buen diseño y estructura
Uso de rodamientos de rodillos cónicos de alta calidad
Junta alemana de alta calidad
Engranaje templado y rectificado
Aceite sintético de alta calidad
---
