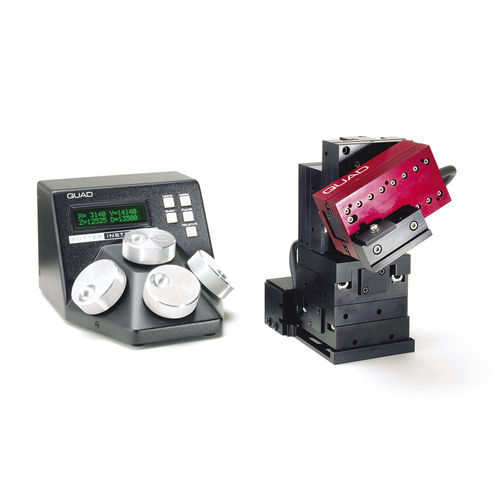

Micromanipulador 4 ejes QUAD®

motorizado

El QUAD®, que forma parte de la nueva generación de micromanipuladores motorizados de Sutter Instrument, es fácil de usar y cuenta con cuatro ejes independientes. Cada eje tiene un rango de movimiento de 25 mm, una pantalla digital de posición y un control ROE. El controlador, compacto e intuitivo, ocupa un espacio mínimo en el banco de trabajo, no necesita ventilador y es fácil de usar. Tres ejes proporcionan el movimiento ortogonal X, Y, Z típico de la mayoría de los micromanipuladores motorizados. En el QUAD, Sutter introduce un cuarto eje real para mover el electrodo coaxialmente exactamente en el ángulo de aproximación deseado. El cuarto eje tiene un recorrido de 30 mm que amplía significativamente el rango de recorrido del sistema. El QUAD es muy fácil de manejar. El diseño compacto ocupa un espacio mínimo en el banco, tiene control ROE, una pantalla digital de posición, no tiene ventilador y es de uso intuitivo. Las entradas ROE para cada eje permiten un control manual sencillo de la posición del electrodo. Cinco botones convenientemente situados controlan todas las funciones básicas que necesitará en el funcionamiento normal. Mantenga pulsado el botón [TRABAJO] para almacenar rápidamente una posición de trabajo; vuelva a pulsar [TRABAJO] y el manipulador volverá a la misma ubicación. el botón [INICIO] envía el manipulador a una posición inicial o a cualquier posición definida por el usuario, lo que resulta útil para cambiar rápidamente de electrodo. Cuando esté listo para empezar a recoger datos, la electrónica de accionamiento del motor puede suprimirse pulsando [BLOQUEAR]. Las coordenadas de la pantalla pueden ponerse a cero en cualquier posición pulsando [RELATIVO]; vuelva a las coordenadas absolutas pulsando [RELATIVO] de nuevo. Por último, [PULSO] activa un modo de movimiento por pulsos que produce pequeñas y rápidas ráfagas de movimiento que pueden ser ventajosas para una penetración aguda en la célula del electrodo.
