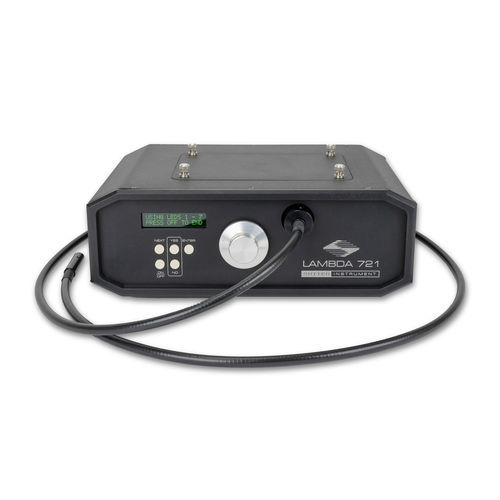

Combinador de haz óptico Lambda 721

Lambda 721 es un nuevo concepto para combinar hasta 7 cubos de LED independientes con espectros diferentes en un único haz de salida común. Los cubos LED contienen el LED, la óptica de colimación y un filtro. Estos cubos LED se intercambian e instalan fácilmente sin necesidad de herramientas. Cada cubo LED se colima antes de entrar en la trayectoria óptica a través del filtro de paso de banda. Los filtros de cada cubo LED también funcionan como espejos que reflejan los haces colimados de las fuentes de luz anteriores. En el diagrama siguiente se esbozan las trayectorias ópticas para cada posición, incluidas las reflexiones que se producen: Tradicionalmente, la combinación de más de dos fuentes de luz requería el uso de una escalera dicroica. Los espejos dicroicos, que cambian de transmisión a reflexión en un punto del espectro, permiten combinar fuentes de luz separadas, siempre que dichas fuentes no tengan longitudes de onda que se solapen. El inconveniente de este enfoque es que las fuentes de luz no pueden cambiarse fácilmente. Las escaleras dicroicas también exigen que se preste especial atención al orden en que se introducen las fuentes de luz en el camino óptico para evitar que la luz quede bloqueada por la dicroica siguiente de la fila. Normalmente, deben añadirse filtros de paso de banda adicionales delante de cada fuente de luz antes de la dicroica, para seleccionar el rango deseado de longitudes de onda para cada fuente. Cada filtro y dicroico utilizado en la escalera disminuye la salida total de luz del sistema.
