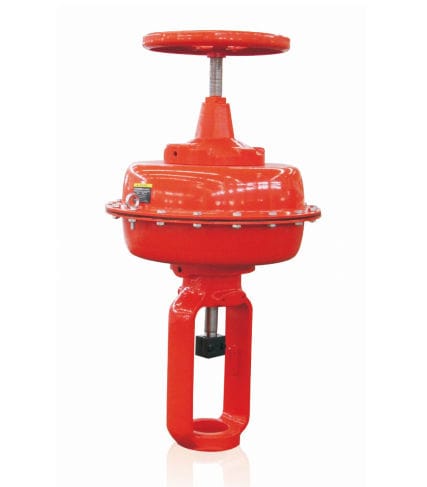

Actuador para válvula neumático 957

linealde membranade simple efecto

1. - Acción positiva - tipo aire-cierre 2. - Reacción - aire-apertura Gama de muelles: Acción positiva: 20~100Kpa, 40~200Kpa Reacción: 80~200Kpa, 120~240Kpa Características del producto 1. - Este sériés es un actuador neumático lineal de diafragma con estructura multi-resorte, peso ligero, tamaño pequeño, gran fuerza motriz de salida y alto rendimiento. Su principio de funcionamiento es: la presión de aire convertida por la señal eléctrica o de gas del instrumento regulador a través del posicionador se introduce en la cámara del diafragma, actuando sobre el diafragma para generar empuje, de forma que el eje de salida se mueve, y al mismo tiempo comprime el muelle hasta que se equilibra con la fuerza de reacción del muelle, de forma que el eje de salida alcanza la posición predeterminada. El control de posición también puede lograrse actuando directamente sobre el diafragma con la señal de gas. 2. - Este sériés de actuadores se dividen en dos tipos: de acción directa (957) y de acción inversa (967). El diseño de este actuador permite conmutar o ajustar la válvula de control de forma fiable.
