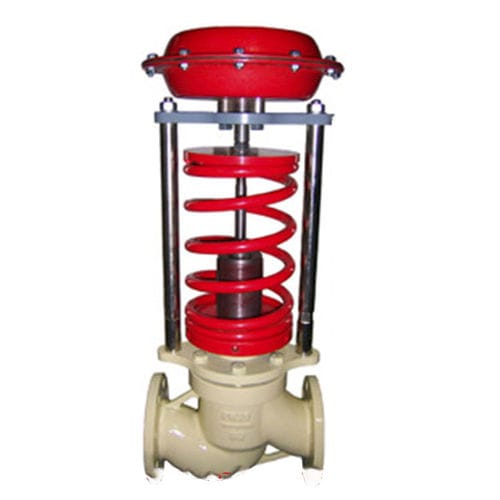

Regulador de contrapresión para agua ZZYP

para productos químicospara aire y gasde diafragma

La válvula de control de presión ZZYP se compone de un conjunto de cuerpo, actuador, resorte de posicionamiento, fuelle de acero inoxidable, grifo de presión externa y todo eso. La válvula no requiere ninguna energía auxiliar de fuentes de suministro externas, mediante el uso de la propia presión del medio como fuerza motriz, puede controlar y estabilizar automáticamente la presión del medio. Puede ser adecuada para vapor, gas no corrosivo, líquido y vapor en varios sistemas de proceso. Características principales: 1 La función de balance de presión asegura una alta sensibilidad 2 Manejo fiable con poco ruido y libre de mantenimiento 3 diseño modular estándar 4 tiene múltiples controles compuestos a través de combinaciones de diferentes componentes 表现 控制类型：泄压类型（K），调压器类型（B） 额定Cv：如表1所示 压力控制精度：±3％。 WorkingTemp：-10 〜350 ℃ Principio de funcionamiento 1. Tipo de regulador de presión El medio de proceso fluye a través de la válvula en la dirección indicada.La posición del obturador de la válvula determina el caudal entre el área libre formada por el obturador y el asiento.La presión aguas abajo a controlar se transmite a través de la toma de presión a la membrana de operación donde se convierte en una fuerza de posicionamiento. Esta fuerza ajusta el obturador de la válvula en función de la fuerza del muelle de posicionamiento.La fuerza del muelle se puede ajustar mediante la tuerca de ajuste.La estructura de presión equilibrada puede equilibrar las fuerzas creadas por la presión aguas arriba y que actúan sobre el obturador de la válvula.La presión aguas abajo se equilibra a través de la zona de la membrana en el accionamiento.
