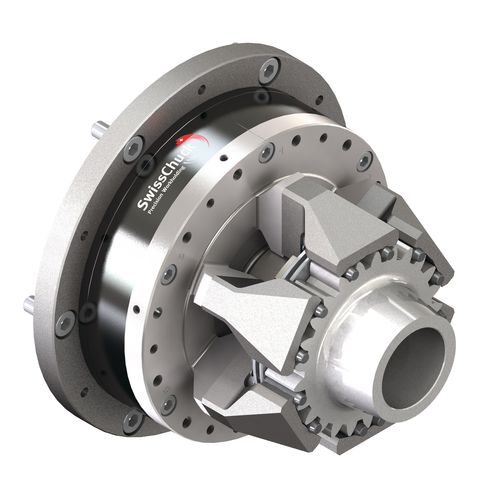

Mandril de sujeción de piezas de rectificado VMCHP

de gran precisióncilíndricorotativo

Los platos neumáticos de membrana de la serie 6VMCHP sujetan las piezas de trabajo con la máxima precisión. Este plato alcanza repetidamente una concentricidad de ≤ 0,002 mm. Gracias a la distribución de la fuerza en seis mordazas y a la elasticidad del diafragma, este plato es especialmente adecuado para sujetar piezas de baja deformación. El plato de diafragma se acciona mediante una unidad de alimentación giratoria, que se enrosca, a través del husillo de la máquina, directamente en el cuerpo del plato. En el centro del plato hay un orificio pasante, que puede utilizarse para el suministro directo de fluido de rectificado, la operación de purga de aire o el reconocimiento de la presencia de la pieza de trabajo. Funciones y campos de aplicación - Para accionamiento frontal externo - Accionamiento frontal neumático - Sellado contra la contaminación - Mandril ideal para todas las rectificadoras cilíndricas Ventajas - Máxima precisión ≤ 0,002mm - Suficiente carrera de apertura que permite la carga automatizada - Adecuado para tiempos de ciclo rápidos - Los topes axiales están montados directamente en el cuerpo del plato, lo que garantiza una gran estabilidad - Suministro de fluido de rectificado a través del centro - Interfaz de precisión para las mordazas superiores; no es necesario reafilar la posición de sujeción - Efecto de retracción del tope axial durante el amarre El cambio de mordazas dentro de tolerancias micrométricas es muy sencillo Todos los platos de diafragma disponen de orificios de fijación de precisión rectificados para el posicionamiento preciso de la bola. Esta característica de diseño garantiza un cambio rápido de las mordazas de sujeción, independientemente del plato, sin necesidad de rectificar las mordazas. Esto ahorra un tiempo valioso y aumenta la productividad. En condiciones óptimas, las mordazas pueden cambiarse con una precisión de ≤ 0,002 mm.
