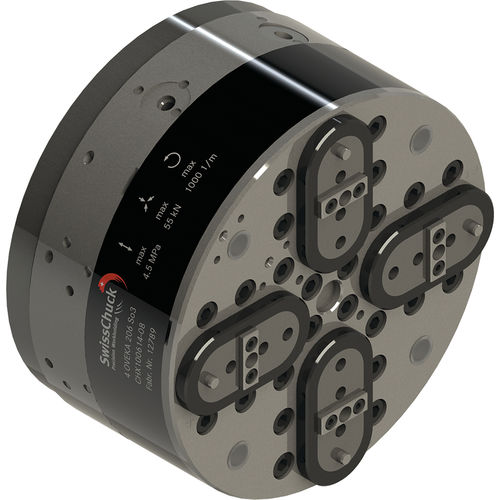

Mandril de sujeción de piezas de rectificado OVEKA

de gran precisióncilíndricode puntas

Por lo general, la pieza se rectifica entre centros para el rectificado cilíndrico céntrico, de pasadores orbitales o de formas de componentes complejos de tipo eje. El reto al que se enfrenta el dispositivo de sujeción de la pieza es transferir el par necesario y, por tanto, el movimiento de rotación a la pieza, sin deformarla por cargas laterales excesivas. Los platos de compensación de alta precisión OVEKA/KA de SwissChuck se diseñaron originalmente para el mecanizado de cigüeñales, una tarea para la que han demostrado ampliamente su eficacia. A lo largo de los años, estos platos han experimentado continuas mejoras, de modo que hoy en día son perfectamente adecuados para el rectificado de todo tipo de piezas de trabajo de tipo eje. Nuestros platos de compensación están disponibles en versiones de 2, 3 ó 4 garras. Funciones y campos de aplicación - Las versiones de 2, 3 y 4 garras están disponibles en varios tamaños - Destinados principalmente a rectificadoras - Versiones especiales disponibles para operaciones combinadas de rectificado y torneado en duro Ventajas - Con un sistema patentado de lubricación por circulación (OVEKA) - Compensación hidráulica de alta sensibilidad - Mandril sellado - Altura de construcción reducida - Muy bajo mantenimiento - 10 años de garantía Compensación sin esfuerzo de los errores de concentricidad de la pieza de trabajo en la zona de sujeción Los dispositivos de sujeción están diseñados de forma que la fuerza de sujeción efectiva sólo se aplica completamente cuando todas las mordazas de sujeción están en contacto con el punto de sujeción. La compensación de alta sensibilidad compensa fácilmente los errores de concentricidad relacionados con la pieza de trabajo en la zona del punto de sujeción. El diseño compacto permite una utilización óptima de la distancia entre centros del lado de la máquina.
