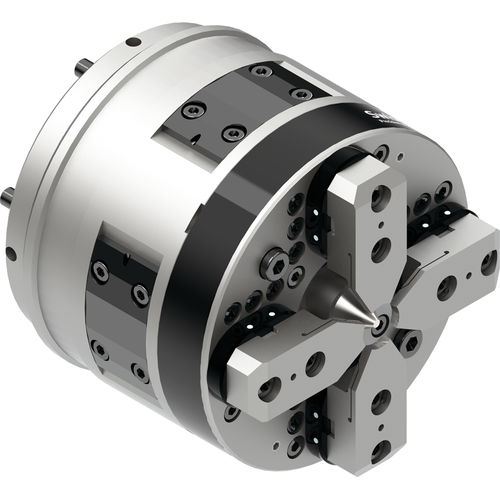

Mandril de sujeción de piezas hidráulico OVEKAV

de rectificado3 mordazas4 mordazas

Los sistemas de sujeción para rectificadoras están diseñados para piezas de trabajo tipo eje entre centros. Estos platos principales constan de un diseño de unidad base de dos partes con un punto central y un plato de garras de compensación desplazable. Las piezas de trabajo se mantienen entre centros y se sujetan, con compensación, mediante el plato de garras extendido. En esta posición, Las piezas de trabajo se rectifican en esta posición. Cuando está abierto, el plato puede desplazarse hacia atrás contra el husillo hasta 50 mm. Este movimiento libera el punto de sujeción anterior, que también se puede rectificar. En este caso, el accionamiento de la pieza de trabajo se realiza mediante el acoplamiento por fricción entre el punto central y la pieza de trabajo o mediante un arrastrador que puede acoplarse a la pieza de trabajo. Con estos sistemas de sujeción, las piezas de trabajo pueden rectificarse completamente en una sola operación de sujeción. Funciones y campos de aplicación - Plato de compensación de accionamiento hidráulico para sujeción entre centros - Plato desplazable - Versiones de 2, 3, 4 y 6 garras en diferentes tamaños - Diseñados principalmente para rectificadoras - Versiones especiales para operaciones combinadas de rectificado y torneado en duro Ventajas - Compensación hidráulica - Lubricación por circulación de aceite patentada - Sin mantenimiento - El desplazamiento axial permite rectificar la posición inicial de sujeción - Longitud de desplazamiento de hasta 100 mm Con lubricación por circulación patentada La serie de platos de accionamiento hidráulico OVEKAV está equipada con la lubricación por circulación patentada EP1 190 815. Todos los componentes internos del plato se lubrican activamente durante cada proceso de sujeción. Gracias a que los platos prácticamente no requieren mantenimiento, los costes del ciclo de vida útil son mínimos.
