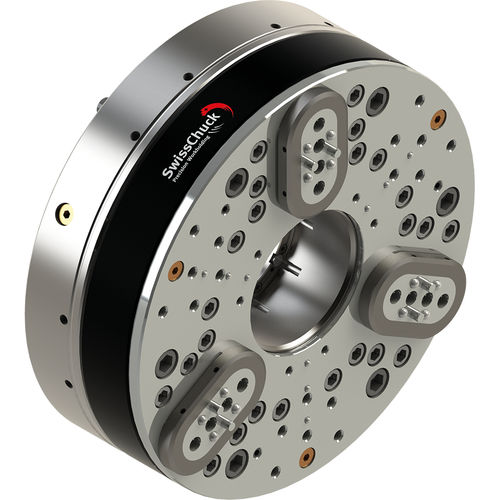

Mandril de torno automático Triton® series

3 mordazasde cambio rápidopara mecanizado

Con Triton®, SwissChuck AG ha introducido una gama de portaherramientas modulares para aplicaciones de alta gama como torneado, torneado en duro y rectificado. La fabricación de precisión y los componentes de materiales de alta calidad garantizan una desviación radial inferior a 5 µm. Las interfaces de precisión entre la base y las mordazas superiores aseguran un cambio rápido de las piezas accesorias y garantizan una repetibilidad constante del amarre, eliminando el torneado o rectificado posterior de las mordazas superiores. La versión ampliada, Triton® PLUS, incorpora además compensación de la fuerza centrífuga y garantiza así una fuerza de sujeción constante a altas revoluciones, especialmente cuando se trata de torneado duro. Función y campos de aplicación - Desviación radial ≤ 0,005 mm - Precisión de cambio de mordaza ≤ 0,002 mm - No es necesario volver a rectificar las caras de sujeción tras el cambio de mordaza - Completamente sellado y de bajo mantenimiento - Las mandíbulas se pueden cambiar entre mandriles del mismo diseño - Refuerza la interfaz de la mandíbula para una alta tasa de arranque de material - Ofrece una amplia gama de aplicaciones; un plato para torneado, torneado duro y rectificado Ventajas - Estanco, adecuado para aplicaciones en tornos y rectificadoras - Interfaz de precisión entre la base y las mordazas superiores - Compensación opcional de la fuerza centrífuga, versión Triton® PLUS para operaciones de torneado a altas revoluciones - Accesorios estándar disponibles - Agujero pasante grande, posibilidad de alimentación de barras El cambio de mordazas dentro de tolerancias micrométricas es muy sencillo Todos los platos motorizados de la generación Triton® incorporan orificios de fijación de precisión rectificados en plantilla para un posicionamiento preciso de las bolas. Esta característica de diseño garantiza un cambio rápido de la mordaza de sujeción, independiente del plato, sin necesidad de rectificar las mordazas.
