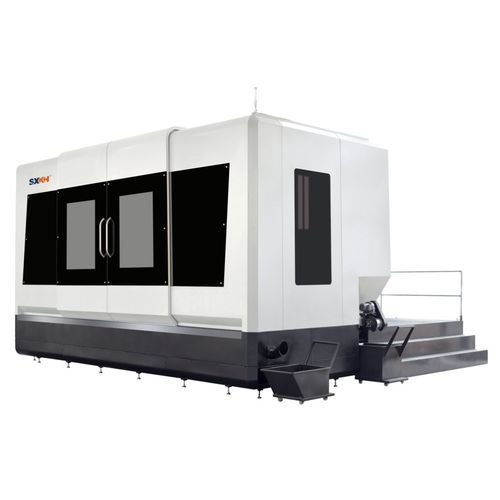

La serie SXKH MAD es una fresadora horizontal con capacidad angular y mesa giratoria.
Su principal ventaja radica en su capacidad multitarea para realizar grandes fresados, taladrados, roscados y taladrados profundos, lo que permite satisfacer todas las necesidades de fresado y taladrado de moldes en las seis caras de la pieza de forma cómoda.
La combinación de una amplia capacidad angular con una mesa giratoria, permite una flexibilidad extrema para llegar a todas las zonas con limitaciones habituales de fresado.
Modelo: MAD-2015D
Diámetro del agujero para GunDrill Φ4-Φ35mm
Diámetro del agujero para expulsor Φ18-Φ65mm
Profundidad máxima del agujero para GunDrill 1300+500mm
Profundidad máxima del agujero para eyector 1000mm
Rango de procesamiento (de izquierda a derecha) de X 2000mm
Rango de procesamiento de la mesa deslizante Y 1500mm
Rango de procesamiento de la columna Z 1000mm
Husillo Husillo de agujero cónico BT40
Velocidad máxima del husillo 6000r/min(fresado) 6000r/min(taladrado)
Eficiencia: Velocidad rápida (X,Y,W,Z) 10m/min
Velocidad máxima de la mesa de trabajo 2r/min
Velocidad máxima del Ram 200°/min
Potencia: motor del husillo Fresado 18.5kw, taladrado 15kw
Servomotor eje X 30N.m
Servomotor eje Y 40N.m
Servomotor eje W 22N.m
Servomotor eje Z 30N.m
Servomotor eje A 22N.m
Servomotor eje B 30N.w
POTENCIA TOTAL 62kw
Sistema de refrigeración: Rango de presión del líquido refrigerante 2-11/1-1.7Mpa
Flujo del líquido refrigerante 6-80L/40-165Lmin
Mesa de indexación CNC 10 ton
Medidas: 1400*1400mm
Peso de la máquina: 32 T
Sistema CNC: FANUCOi-MF
---
