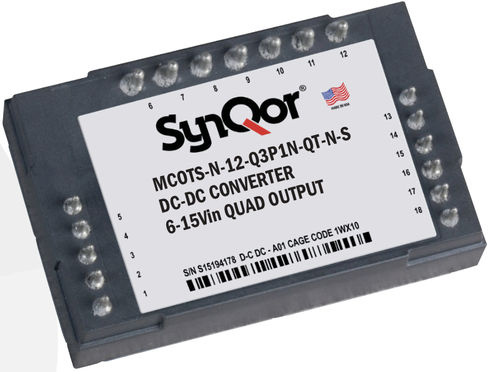

Convertidor DC/DC de circuitos impresos MCOTS-N-12-Q3P1N-QT

no aisladomilitarrobusto

El convertidor CC-CC no aislado MCOTS-N QUAD Output emplea rectificación síncrona para lograr una eficiencia de conversión extremadamente alta en un encapsulado de cuarto de ladrillo. El módulo genera tres tensiones de salida positivas y una negativa. El convertidor MCOTS-N QUAD Output Brick puede utilizarse en sistemas DPA (arquitectura de potencia distribuida) tradicionales que requieren un diseño más robusto. Las cuatro salidas tienen un amplio rango de ajuste de salida, creando un alto grado de flexibilidad para el usuario. CARACTERÍSTICAS OPERATIVAS - Alta eficiencia, hasta el 93% a plena corriente de carga nominal - Suministra hasta 30 A en cada salida positiva y 1 A en la negativa - Rango de tensión de entrada: 6-15 Vcc - Rango de tensión de salida: salidas positivas 0.8V a 5V, salida negativa: -3,0V a -13,5V CARACTERÍSTICAS MECÁNICAS - Factor de forma de cuarto de ladrillo. - Tamaño estándar: 1,54" x 2,39" x 0,50" (39,0 x 60,6 x 12,7 mm) - Peso: 93 g (3,27 oz) CARACTERÍSTICAS DE CONTROL - Control de encendido/apagado para cada salida - El ajuste de tensión de salida para cada salida permite tensiones personalizadas - Sentido remoto (sólo salidas positivas) CARACTERÍSTICAS DE PROTECCIÓN - Desconexión por sobrecorriente (todas las salidas) - Desconexión térmica (todas las salidas) - Desconexión por sobretensión (sólo salidas positivas) - Bloqueo por subtensión de entrada (sólo salidas positivas)
