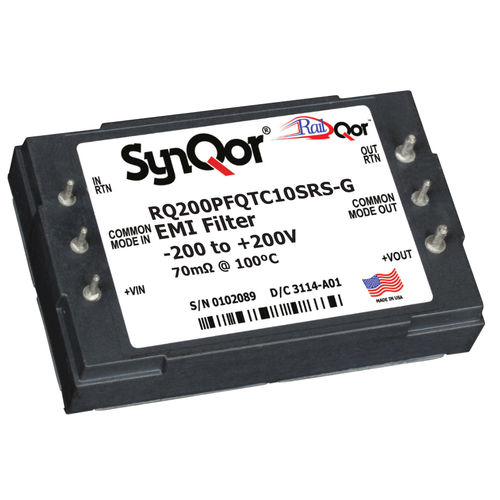

Filtro electrónico en modo diferencial RQ200PFQTx10

pasivoen modo comúnEMI

La serie RailQor de filtros EMI aporta la tecnología probada en campo y la experiencia de fabricación de SynQor al mercado de aplicaciones de energía industrial. El innovador enfoque de embalaje de SynQor garantiza la supervivencia en los entornos más hostiles. Compatibles con el formato estándar de la industria, estos filtros tienen una alta atenuación en modo diferencial y en modo común, una baja resistencia de CC y una resistencia de condensador estabilizadora. Siguen las directrices conservadoras de reducción de potencia de los componentes y están diseñados y fabricados según las normas más exigentes. CARACTERÍSTICAS OPERATIVAS corriente de salida de 10 A resistencia de CC muy baja ►>80dB @ 250kHz de atenuación en modo diferencial ►>50dB @ 250kHz atenuación en modo común condensador de estabilización y resistencia de amortiguación incluidos ►Todos los condensadores son cerámicos multicapa X7R cumple los requisitos de la norma EN 50155 CARACTERÍSTICAS MECÁNICAS ►Configuración de patillas de cuarto de ladrillo estándar del sector tamaño: 1,536" x 2,386" (39,01 x 60,6 mm) altura: 0,500" (12,7 mm) peso: 100 g (3,53 oz) CARACTERÍSTICAS DE SEGURIDAD ► Aislamiento de la placa base 2000Vrms, 60s según EN 50155 uL 60950-1 cAN/CSA C22.2 nº 60950-1 ► EN 60950-1 ► Cumple la norma EN45545-2 R24/R25 ► Marcado CE PROCESO DE FABRICACIÓN - Instalaciones con certificación AS9100 e ISO 9001 - Trazabilidad completa de los componentes
