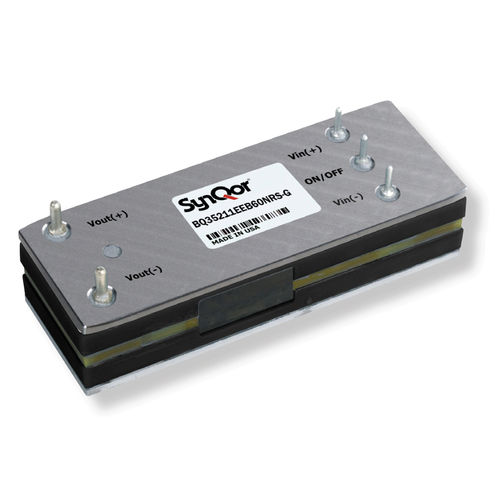

El convertidor de bus BQ35211EEC60 es un convertidor CC-CC de nueva generación, montable en placa, aislado y de frecuencia de conmutación fija que utiliza rectificación síncrona para lograr una eficiencia de conversión extremadamente alta. La serie Bus Qor proporciona una tensión descendente aislada de 352 V a 11 V de bus intermedio sin regulación en un módulo de octavo ladrillo ampliado. El convertidor BQ35211EEC60 es ideal para crear la tensión de bus intermedio necesaria para accionar convertidores DC-DC estándar no aislados.
CARACTERÍSTICAS OPERATIVAS
- Alta eficiencia, 95% a plena corriente de carga nominal
- Proporciona 60 A de potencia total sin reducción de potencia hasta 100 °C
- Rango de tensión de entrada operativa: 330-365V
- La conmutación a frecuencia fija proporciona una EMI predecible
- Sin requisito de carga mínima
CARACTERÍSTICAS MECÁNICAS
- Encapsulado Eighth-brick ampliado
- Configuración de patillas de octavo bloque estándar del sector
- Tamaño: .92 "x2.62" (23.4x66.5 mm), altura: 0.52" (12.7 mm)
- Peso total de la carcasa: 63 g (2,2 oz)
CARACTERÍSTICAS DE CONTROL
- Paquete de octavo bloque ampliado
- Configuración de patillas de octavo bloque estándar del sector
- Tamaño: .92 "x2.62" (23.4x66.5 mm), altura: 0.52" (12.7 mm)
- Peso total de la carcasa: 63 g (2,2 oz)
CARACTERÍSTICAS DE SEGURIDAD
Pendiente
- UL 60950-1:R2011-12
- EN60950-1/A12:2011
- CAN/CSA-C22.2 nº 60950-1/A1:2011
CARACTERÍSTICAS DE PROTECCIÓN
- Protección de bloqueo por subtensión y sobretensión de entrada contra tensiones de entrada anormales
- Límite de corriente de salida y protección contra cortocircuitos (recuperación automática)
- Apagado térmico (recuperación automática)
---
