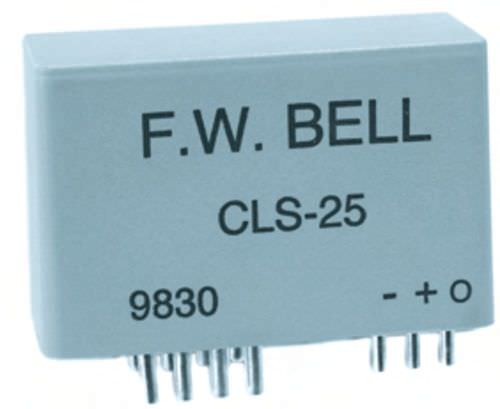

Sensor de corriente de efecto Hall en lazo cerrado

para circuito impresoACDC

Un sensor de la corriente de lazo cerrado consiste en un generador de pasillo montado en un boquete de aire de un centro magnético, de una bobina herida alrededor de la base y de un amplificador actual. El conductor que lleva actual colocado a través de la abertura del sensor produce un campo magnético que sea proporcionado a la corriente. Este campo es concentrado por la base y detectado por el generador de pasillo. El generador de pasillo está conectado con la entrada del amplificador actual, que conduce la bobina. La corriente a través de la bobina produce un campo de oposición a ése proporcionado por la corriente a través de la abertura que el flujo en la base se conduce así constantemente a cero. La bobina conecta la salida del sensor. Por lo tanto la salida es una proporcional actual la corriente de la abertura multiplicada por el número de gira la bobina. Un sensor con una bobina de 1000 vueltas proporciona una salida de 1mA por amperio. La salida actual es convertida a un voltaje conectando un resistor con la salida del sensor y de la tierra. La salida del sensor y de la tierra. La salida es escalada seleccionando el valor del resistor. Los sensores del lazo cerrado miden corrientes de la C.C. y de la CA y proporcionan el aislamiento eléctrico. Ofrecen respuesta rápida, altas linearidades y la deriva de la baja temperatura. La salida actual del sensor del lazo cerrado es relativamente inmune al ruido eléctrico. Son el sensor de la opción cuando la alta exactitud es esencial.
