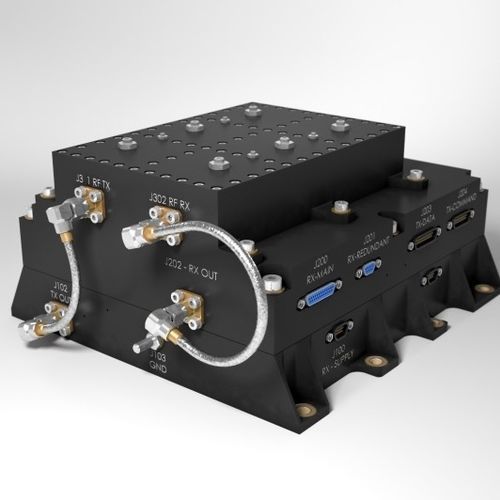

Transceptor RF EWC29

FMsatélitede telemetría

El EWC29 CLASE 3 (& CLASE 2) es un transpondedor de banda S fiable, de alto rendimiento y bajo consumo, desarrollado por el CNES (Agencia Espacial Francesa) y Syrlinks para plataformas de tamaño medio. La primera generación del transceptor de banda S de SYRLINKS se denomina EWC15 y se diseñó conjuntamente con el CNES en 1997, basándose en un concepto innovador y fiable que utiliza COTS cualificados y pruebas de esfuerzo en unidades de modelo de cualificación. El EWC15 ya ha sido lanzado en numerosas y famosas misiones, como ROSETTA, DEEP-IMPACT, DEMETER, PARASOL, ... Hasta el día de hoy, más de 20 misiones y unidades LEO FM. Desde 2014, Syrlinks ofrece una 2ª generación de transceptor y transpondedor de Banda S, denominado EWC29, basado en componentes calificados para el espacio y totalmente compatible con la norma ECSS-Q-ST-60C CLASE 3. Las funciones Doppler (modo coherente) y Ranging están disponibles como opciones. Para la sección de transmisión, el EWC29 opera en el rango de 2200-2290MHz. La potencia de salida de RF puede ajustarse de +27 a +37 dBm con una velocidad de datos de 10kbps a 5 Mbps (opciones). En cuanto a la sección de recepción, el EWC29 funciona en la gama de frecuencias de 2025-2110MHz con una velocidad de datos que puede seleccionarse en el rango de 8 a 256kbps. El diseño del producto incluye partes internas independientes: - Transmisor (TeleMetry - TM), - Receptor (TeleCommand - TC) y duplexor. Ambas funciones son independientes e incluyen cada una un convertidor DC-DC aislado con un rango de entrada de 22/37V. También se han implementado algunos "fusibles electrónicos" a bordo para desconectar algunas líneas de alimentación en caso de enganche - o de consumo excesivo de corriente - debido a las radiaciones espaciales.
