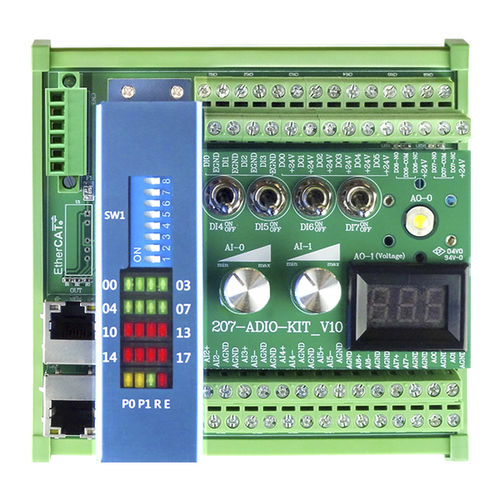

Módulo E/S digital 207-ADIO-KIT
Etherneten serieEtherCAT

módulo E/S digital
módulo E/S digital
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de señal
digital
Bus
Ethernet, en serie, EtherCAT
Número de entradas/salidas
8 entradas digitales, con 8 entradas analógicas, con 2 salidas analógicas, 8 salidas digitales
Tipo
distribuido
Montaje
en riel DIN
Otras características
esclavo

Descripción

El 207-ADIO-KIT es un módulo esclavo de 8 canales de entrada analógica (AI), 2 canales de salida analógica (AO), 8 canales de entrada digital (DI) y 8 canales de salida digital (DO) con el bloque de terminales enchufable. Con el control de EtherCAT®, conducirá a un rápido ethernet y a una interfaz serial full-duplex. La velocidad de transmisión es de hasta 100 Mbps. El esclavo digital puede conectar diferentes esclavos en serie con el cable CAT5 UTP/STP ethernet. El 207-ADIO-KIT también soporta el TwinCAT con el archivo ESI, y el Diccionario de Objetos (OD) de PDO y SDO El 207-ADIO-KIT ha pasado el certificado RSI-ECAT. Hazme clic para ver el informe de la prueba de la versión en inglés. Hazme clic para ver el informe de prueba de la versión japonesa. Características ● Módulo esclavo de 8 canales de entrada analógica / 2 canales de salida analógica ● 8 Ch. Digital Input / 8 Ch, Digital Output slave module ● Max. Velocidad de transferencia de 100Mbps ● Fácil instalación con el conector telefónico RJ45 y diagnóstico de LEDs ● Se puede hacer la prueba de Al/O y Dl/O con la palanca y el interruptor giratorio ● Montaje en carril DIN (L-122 x W-124 x H-104 mm) EtherCAT® Interfaz en serieFast Ethernet, Full-Duplex Reloj distribuido1ms Tipo de cableCAT5 UTP/STP Cable Ethernet Protección contra sobretensiones 10KV Velocidad de transmisión100 Mbps Voltaje de aislamiento de E/S 3750Vrms Convertidor AD Resolución efectiva16 bits Tiempo de conversión~ 125µs Rango de entradaSingle End: ±10/±5/±2.5/±1.25V; Diferencial: ±10/±5/±2.5/±1.25V Corriente de entrada 0~20mA Número de entradas8-canales AI Convertidor DA Resolución efectiva12 bits Rango de salida±10V Modo de operaciónRampa y ruido, valor único, valor único acoplado, patrón Número de salidas2-canal AO Control DI/O Tipos de entradaNPN Impedancia de entrada5.6KΩ/0.5W Corriente de entrada±5mA(Max) Tipo de salidaNPN transistores de colector abierto Darlington

---
