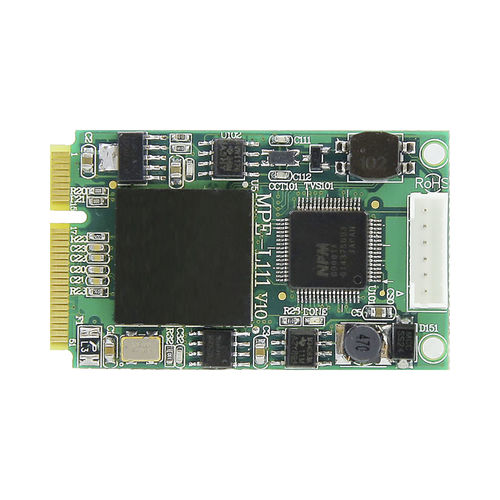

Tarjeta de control motor PCI MPE-L111

EthernetRS-485de alta velocidad

La tarjeta de control maestro MPE-L111 está diseñada para usuarios que necesitan desarrollar rápida y fácilmente aplicaciones como el control de movimiento y los controles de E/S. MPE-L111 es una mini tarjeta de control maestro PCI Express con una extensión de red en tiempo real de alta velocidad llamada Motionnet. Motionnet es una nueva serie de sistemas de comunicación diseñados para aplicaciones de automatización versátiles. Características ● mini PCI Express ● PCI Express mini Card Electromecánica Rev. 1.2 ● Max. 20Mbps de velocidad de transferencia ● 1 Ring of Motionnet® Master ● Max. 64 módulos esclavos Motionnet® soportados Motionnet® Número del anillo: 1 Interfaz en serie: RS-485 semidúplex con aislamiento del transformador Tipo de cableCAT5: Cable Ethernet UTP/STP Protección contra sobrecargas: 10KV Velocidad de transmisión: 2.5Mbps, 5Mbps, 10Mbps y 20Mbps Control de flujo de datos: Automático Distancia de comunicación: Max. 100M (20Mbps/32 módulos esclavos) Número del módulo esclavo de comunicación: 1 anillo con Max. 64 esclavos Factor de forma: mini PCI Express General Tipo de autobús: 1 carril 2.5 Gb/s PCI Express Consumo de energía: 3.3VDC a 500mA típico Temperatura de trabajo: 0 a 60°C
