Módulo E/S esclavo 106-D2 series

digitalRJ45RS-485

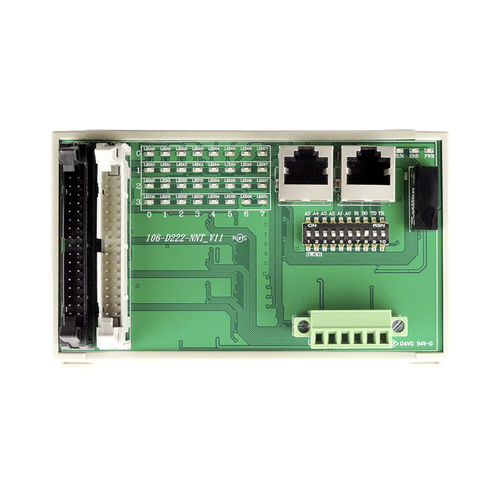

La serie 106-D2xx es un módulo esclavo de E/S digital Motionnet® de 32 canales. Con el cable CAT5, la serie 106-D2xx puede ser conectada en serie. También está equipado con un conector telefónico RJ45 para una fácil instalación y un LED para un diagnóstico sin esfuerzo Características ● Módulos esclavos de E/S digitales de 32 canales Motionnet® ● Max. 20Mbps de velocidad de transferencia ● Fácil instalación con conector telefónico RJ45 y diagnóstico por LED ● Montaje en carril DIN (L-77 x W-124 x H-51 mm) ● Serie 106-D2xx : Cabecera de caja alternativa de 34 pines Motion net® - Interfaz en serie: RS-485 semidúplex con aislamiento del transformador Tipo de cable: Cable Ethernet UTP / STP CAT5 Protección contra sobrecargas: 10 KV Velocidad de transmisión: 2.5Mbps, 5Mbps, 10Mbps y 20Mbps Voltaje de aislamiento de E/S: 3750 Vrms Impedancia de entrada: 5.6KQ / 0.5W Corriente de entrada: ±5mA (Max.) Tipos de salida: Transistores Darlington de colector abierto NPN Capacidad de conmutación: Cada Ch. de salida es de 100mA a 24VDC Tiempo de respuesta: De encendido a apagado, alrededor de 50ps; de apagado a encendido, alrededor de 10ps Protección de sobrecorriente: 3A (Max.) para cada puerto (8 Ch.) General.. Entrada de energía: 24VDC±10% Consumo de energía: 1.5W típico Temperatura de trabajo: 0 a 60°C
