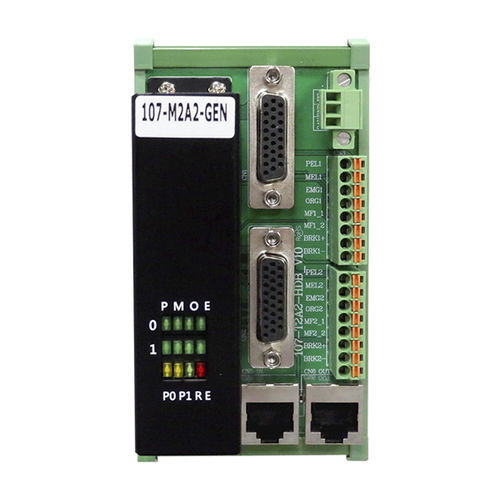

Controlador de movimiento 2 ejes 107-M2A2-GEN
EthernetRS-485codificador

controlador de movimiento 2 ejes
controlador de movimiento 2 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
2 ejes
Señal
Ethernet, RS-485, codificador
Tecnología
integrado
Otras características
compacto, programable, 32 bits
Aplicaciones del producto
máquina

Descripción

Características ● Controlador de movimiento de 2 ejes ● Max. Velocidad de transferencia de 20Mbps ● Ultra compacto, un controlador integrado de 2 ejes ● Max. 6.La frecuencia de salida del pulso de 5MHz ● Contador de 32 bits para el codificador incremental ● Tiempo de aceleración y desaceleración programable ● Los perfiles de velocidad de las curvas en T y en S soportan ● Fácil instalación con el conector telefónico RJ45 y diagnóstico de LEDs ● Montaje en carril DIN (L-122 x W-65 x H-104 mm) Motionnet® Controlador de comunicaciónControlador de movimiento esclavo Motionnet® ASIC Interfaz en serieMedio dúplex RS-485 con aislamiento del transformador Tipo de cableCAT5 UTP/STP Cable Ethernet Protección contra sobretensiones 10KV Velocidad de transmisión2.5Mbps, 5Mbps, 10Mbps y 20Mbps Modo de salida de pulso programableOUT/DIR, CW/CCW, fase A/B Velocidad de comando de pulso programableMax. 6.5Mpps Modo de regreso a casa13 tipos Perfil de velocidad Curva T y curva S Contador de señales de retroalimentación del codificador28 bits Comparación de posiciones salidaCMP Entrada del codificador incremental±EA x2, ±EB x2 Entrada de la señal de índice del codificador±EZ x2 Interfaz de la máquina PEL x2, MELx2, ORG x2, SLD x2, y EMG x2 Interfaz de la unidad de servoalimentaciónALM x2, RDY x2, SVON x2, INP x2 y ERC x2 Indicador LEDPWR x2, RUN x2, ERR x2, PEL x2, MEL x2, ORG x2, SLD x2, EMG x2 General Entrada de energía 24VDC±10% Consumo de energía5W típico Temperatura de trabajo0 a 60°C

---
