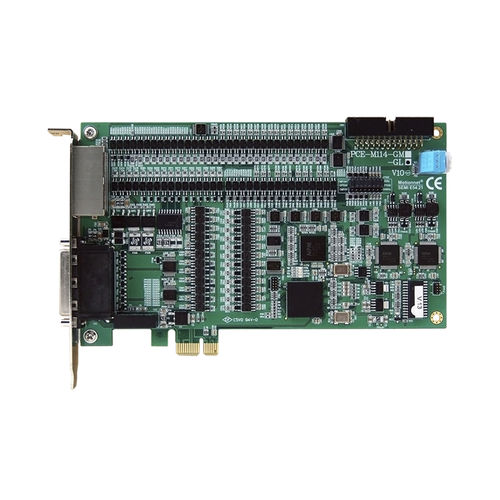

Tarjeta de control motor avanzada PCE-M114-GL

4 ejes2 ejesdigital

El PCE-M114-GL es un controlador de movimiento avanzado que consta de 2 partes principales, un controlador de movimiento de 4 ejes y una extensión de red en tiempo real de alta velocidad, Motionnet. El control de movimiento de 4 ejes proporciona una interpolación lineal de 2 a 4 ejes, una interpolación circular de 2 ejes y también una interpolación continua con continuidad de velocidad. Proporciona 13 modos de búsqueda para diferentes diseños de máquinas. También proporciona funciones de comparación de posiciones y de salida de disparo para aplicarlas a otras aplicaciones, como la adquisición de imágenes sobre la marcha. Las funciones de bloqueo de posición e interrupción permiten a los usuarios utilizarlas ampliamente con otras aplicaciones como la medición de longitudes de máquinas herramienta. El PCE-M114-GL proporciona interfaces de E/S digitales dedicadas a servomotores, por ejemplo, ALM, INP y ERC, y también interfaces de E/S digitales dedicadas a máquinas, por ejemplo, ORG, PEL y EMG. Estas señales de E/S dedicadas garantizan la funcionalidad a través del hardware y por lo tanto reducen la carga del software. Características ● Cumple con el PCI Express x1 ● Control de movimiento de 4 ejes a bordo con Max. 6.La frecuencia de salida del pulso de 5MHz ● 1 Anillos de Motionnet®Master ● Max. 64 Soporte de módulos esclavos Motionnet® ● Interpolación lineal, circular, helicoidal y continua ● Función de cierre de posición de alta velocidad ● Tiempo de aceleración y desaceleración programable ● Salida de pulso programable e interrupción ● Comparación de posiciones y salida de disparo ● Comparar la salida FIFO x 2 ● Generador de pulso manual ● E/S aisladas de propósito general: 3 DI y 4 DO ● Hardware IC con identificación única Control de movimiento Modo de salida de pulsoOUT/DIR, CW/CCW, A/B Frecuencia de salida del pulsoMax. 6.5Mpps Rango de posición32 bits Modo de regreso a casa13 tipos Perfiles de velocidad Curva T y curva S
