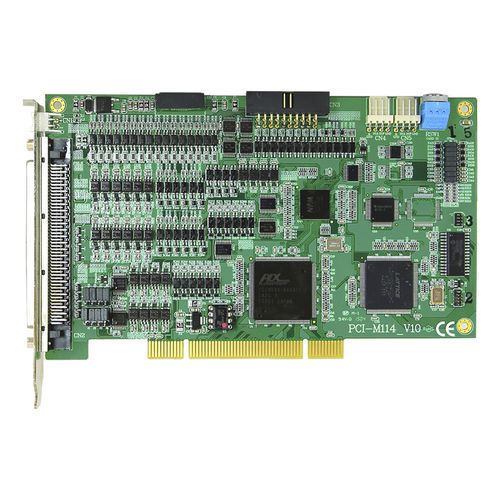

Tarjeta de control motor avanzada PCI-M114

4 ejes2 ejeslineal

El PCI-M114 es una tarjeta de control de movimiento avanzada. El control de movimiento de 4 ejes proporciona una interpolación lineal de 2 a 4 ejes, una interpolación circular de 2 ejes y también una interpolación continua con continuidad de velocidad. Proporciona 13 modos de búsqueda para diferentes diseños de máquinas. También proporciona funciones de comparación de posiciones y de salida de disparo para aplicarlas a otras aplicaciones, como la adquisición de imágenes sobre la marcha. Las funciones de bloqueo de posición e interrupción permiten a los usuarios utilizarlas ampliamente con otras aplicaciones como la medición de longitudes de máquinas herramienta. El PCI-M114 proporciona interfaces de E/S digitales dedicadas al servoaccionamiento/motor, por ejemplo, ALM, INP y ERC, y también interfaces de E/S digitales dedicadas a la máquina, por ejemplo, ORG, PEL y EMG. Estas señales de E/S dedicadas garantizan la funcionalidad a través del hardware y por lo tanto reducen la carga del software. Características ● Control de movimiento de 4 ejes a bordo con Max. 6.La frecuencia de salida del pulso de 5MHz ● Interpolación lineal, circular, helicoidal y continua ● Función de cierre de posición de alta velocidad ● Arranque/parada simultánea en múltiples ejes ● Tiempo de aceleración y desaceleración programable ● Salida de pulso programable e interrupción ● Comparación de posiciones y salida de disparo ● Comparar la salida FIFO x 2 ● Hardware IC con identificación única Control de movimiento Modo de salida de pulsoOUT/DIR, CW/CCW, fase A/B Frecuencia de salida del pulsoMax. 6.5Mpps Rango de posición32 bits Modo de regreso a casa13 tipos Perfiles de velocidad Curva T y curva S Modo de interpolación Lineal, circular, helicoidal y continua Contador de señales de retroalimentación del codificador32 bits Posición del enganche de entrada LTC x 4 Comparación de posiciones salidaCMP x 4 Entrada del codificador incremental ±EA x 4, ±EB x 4 Entrada de la señal de índice del codificador±EZ x 4
