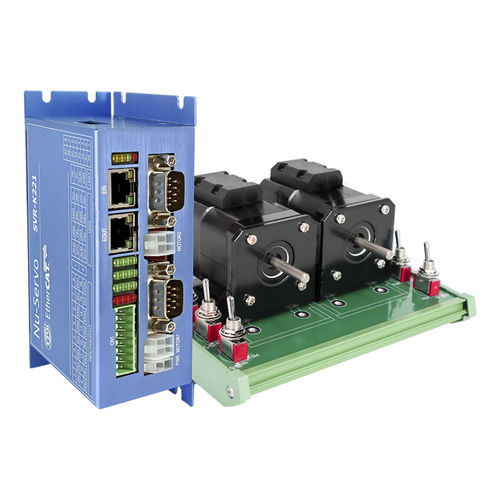

Kit de arranque EtherCAT 207-K221 series

de motoreléctricode mando

El 207-K221-KIT es un ultra compacto con controlador de 2 ejes integrado con un kit de arranque de dos motores. Con el control de EtherCAT®, conducirá a un rápido ethernet y a una interfaz serial full-duplex. La velocidad de transmisión es de hasta 100 Mbps. El esclavo digital puede conectar diferentes esclavos en serie con el cable CAT5 UTP/STP ethernet. 207-K221-KIT también soporta TwinCAT con Archivo ESI, y Diccionario de Objetos (OD) de PDO y SDO 207-K221-KIT ha pasado el certificado RSI-ECAT. Hazme clic para ver el informe de la prueba de la versión en inglés Características ● Max. Velocidad de transferencia de 100Mbps ● Control de circuito cerrado ● Sistema de conducción de corriente bipolar de dos fases ● Motor de 2 fases x 2 ● Corriente de salida máxima 1,8A ● Resolución: 500~50000 pulso/revolución ● Retroalimentación del codificador ● Interruptor DIP para la configuración de la dirección EtherCAT® Interfaz en serieFast Ethernet, Full-Duplex Reloj distribuido0.5 / 1 / 2 / 4 ms Tipo de cableCAT5 UTP/STP Cable Ethernet Protección contra sobretensiones 10KV Velocidad de transmisión100 Mbps Modo de soporteCSP, PP, Home Entrada del codificador incremental±EA x2 , ±EB x2 Entrada de la señal de índice del codificador±EZ x2 Señal de entrada de E/S PEL x2, MEL x2, ORG x2, SD x2 y EMG x2 Comparación de la posición de la salida CMP x 2, 250 puntos / ch. Control de posiciónModo incremental / Modo absoluto; Rango de datos: 32 bits Modo de búsqueda: ORO, EZ, SD, Límite y un total de 31 tipos Conductor Voltaje de entrada 24VDC Modelo de conducción2-fase, sistema de conducción de corriente bipolar Consumo de corriente3.0W típico (120mA/24VDC) sin carga Temperatura ambienteEn uso: 0 ~ 50°C; En almacenamiento: -20 ~ 70°C HumedadEn uso: 35 ~ 85% (Sin condensación); En el almacén: 10 ~ 90% (Sin condensación) Paso micro1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 seleccionado por el interruptor giratorio 0~8 Indicador LEDEL+,EL-,ORG, EMG, SD, FAULT, PWR
