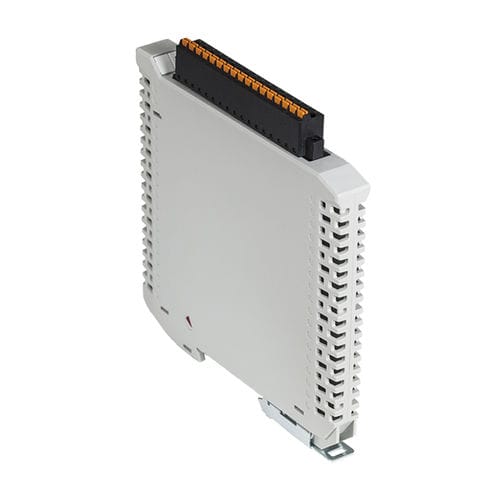

Módulo de entrada esclavo EZC-D-SX series

digitalEthernetEtherCAT

El EZC-D102-XN es un módulo esclavo de salida digital de 16 canales de los módulos adicionales TPM EtherCAT® con tipo NPN. EZC-D102-XN puede soportar el bus CAN local a través del acoplador CAN, EZC-N100. Con el control de EtherCAT®, conducirá a un rápido ethernet y a una interfaz serial full-duplex. La velocidad de transmisión es de hasta 100 Mbps. Los módulos adicionales EZC pueden proporcionar E/S remotas de alta velocidad, alta precisión y bajo costo para el EtherCAT®. Características ● Módulo esclavo 16-Ch. DO con tipo NPN ● TPM EtherCAT® módulo adicional ● Soporte de bus local con CAN ● Bloque de terminales enchufables con conectores de resorte ● Montaje en carril DIN (L-97 x W-100 x H-12 mm) EtherCAT® Interfaz en serieFast Ethernet, Full-Duplex Reloj distribuido1ms Protección contra sobretensiones 10KV Velocidad de transmisión100 Mbps Voltaje de aislamiento de E/S 3750Vrms Tipo de salidaNPN: transistores Darlington de colector abierto Capacidad de conmutaciónCada salida Ch. es de 100mA a 24VDC Tiempo de respuesta de encendido a apagado, alrededor de 50µs; Off to On, cerca de 10µs Protección contra sobrecorriente1A (Max) para cada puerto (8-Ch.) General Entrada de energía 24VDC±10% Consumo de energía 2W típico Temperatura de trabajo0 a 60℃
