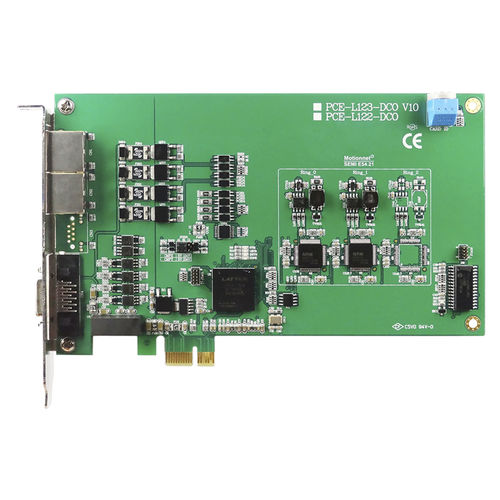

Tarjeta de comunicación PCI digital PCE-L-DCO series

PCE-L122-DCO es una tarjeta de control maestra estándar PCI Express con una extensión de red en tiempo real de alta velocidad llamada Motionnet. Motionnet es una nueva serie de sistemas de comunicación diseñados para aplicaciones de automatización versátiles. Este maestro puede conectar hasta 64x2=128 módulos esclavos. Hay 3 categorías de módulos esclavos: control de movimiento, E/S digital y funciones varias. PCE-L122-DCO también proporciona funciones de alto rendimiento, salida de disparo de autocomparación y enganche FIFO. Estas características mejoran en gran medida las aplicaciones más avanzadas. Características ● Cumple con el PCI Express x1 ● Max. 20Mbps de velocidad de transferencia ● 2 Anillos del Maestro Motionnet ● Max. 128 módulos esclavos Motionnet® soportados ● Fácil instalación con el conector telefónico RJ45 y diagnóstico de LEDs ● Comparar la salida FIFO x 2 ● LATCH FIFO de alta velocidad x 4 ● E/S aisladas de propósito general: 4 DI y 4 DO ● Hardware IC con identificación única Motionnet® Número del anillo: 2 Interfaz en serie: RS-485 semidúplex con aislamiento del transformador Tipo de cable: Cable Ethernet UTP/STP CAT5 Protección contra sobrecargas: 10KV Velocidad de transmisión: 2.5Mbps, 5Mbps, 10Mbps y 20Mbps Control de flujo de datos: Automático Distancia de comunicación: Max. 100M (20Mbps/32 módulos esclavos) Número del módulo esclavo de comunicación: 2 anillos con Max. 128 esclavos (1 anillo con 64 esclavos) Entrada digital aislada: IN x 4, tipo NPN Salida digital aislada: OUT x 4, tipo NPN Identificación única: Hardware IC Entrada del codificador incremental: ±EA x 2, ±EB x 2 Compare la posición de la salida: CMP x 2 Entrada del pestillo de posición: LTC x 4, 1024 puntos / ch. General Tipo de autobús: 1 carril 2.5 Gb/s PCI Express Consumo de energía: 3.3VDC a 430mA, 12VDC a 55mA típico Temperatura de trabajo: 0 a 60°C
