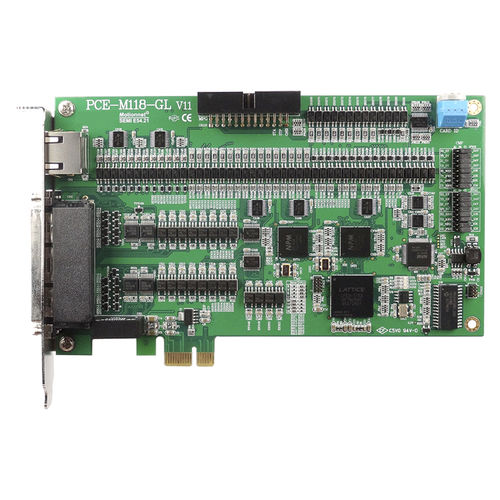

Tarjeta de control motor PCI PCE-M118-GL
8 ejes2 ejesdigital

tarjeta de control motor PCI
tarjeta de control motor PCI
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
8 ejes, 2 ejes
Señal
digital
Tecnología
avanzada
Otras características
PCI, programable, de alta velocidad
Aplicaciones del producto
de máquina herramienta, de medición, de disparador

Descripción

El PCE-M118-GL es un controlador de movimiento avanzado que consta de 2 partes principales, un controlador de movimiento de 8 ejes y una extensión de red en tiempo real de alta velocidad, Motionnet. El control de movimiento de 8 ejes proporciona una interpolación lineal de 2 a 4 ejes, una interpolación circular de 2 ejes y también una interpolación continua con continuidad de velocidad. Proporciona 13 modos de búsqueda para diferentes diseños de máquinas. También proporciona funciones de comparación de posiciones y salida de disparo para aplicarlas a otras aplicaciones, como la adquisición de imágenes sobre la marcha. Las funciones de enganche de posición e interrupción permiten a los usuarios utilizarlas ampliamente con otras aplicaciones como la medición de longitudes de máquinas herramienta. El PCE-M118-GL proporciona interfaces de E/S digitales dedicadas a servoaccionamientos/motores, por ejemplo, ALM, INP y ERC, y también interfaces de E/S digitales dedicadas a máquinas, por ejemplo, ORG, PEL y EMG. Estas señales de E/S dedicadas garantizan la funcionalidad a través del hardware y, por lo tanto, reducen la carga del software. Características ● Cumple con el PCI Express x1 ● Control de movimiento de 8 ejes a bordo con Max. 6.5MHz de frecuencia de salida de pulso ● 1 Ring of Motionnet®Master ● Max. 64 Los módulos esclavo de Motionnet® soportan ● Interpolación lineal, circular, helicoidal y continua ● Función de cierre de posición de alta velocidad ● Arranque/parada simultánea en múltiples ejes ● Tiempo de aceleración y desaceleración programable ● Salida de pulso programable e interrupción ● Comparación de posiciones y salida de disparo ● Compare la salida FIFO x 4 ● Velocidad de transferencia en baudios programable hasta 20Mbps ● Generador de pulso manual ● Hardware IC con identificación única Control de movimiento Modo de salida del pulso: OUT/DIR, CW/CCW, A/B Ritmo de salida del pulso: Máximo. 6.5Mpps Rango de posición: 32 bits Modo de regreso a casa: 13 tipos Perfiles de velocidad: Curva T y curva S

---
