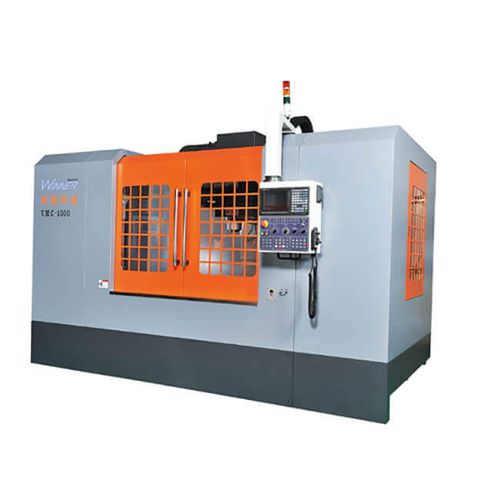

Centro de mecanizado CNC 3 ejes VMC-E1800-E1900

verticalBT 5024 herramientas

Los ejes X/Y adoptan guías lineales de alta resistencia para la máquina tipo E, pero la guía del eje Z ha sido rectificada a mano con precisión; No sólo para garantizar el movimiento suave en los ejes X-Y, sino también para no perder ninguna consideración de rigidez mientras se mecaniza el eje Z y se mueve su cabezal de trabajo. Una barra central guía el contrapeso. Garantiza que no se produzca ningún efecto de vibración para el avance de alta velocidad del eje Z y la precisión de corte. Alta rigidez (husillo de bolas) proporciona una transmisión fiable para el procesamiento de alta velocidad. Superior rigidez estructural ofrece a lograr precisión y rendimiento duradero en aplicaciones de corte pesado. Mesa Tamaño de la mesa - mm - 1970x1000 - 2050x1000 Ranuras en T - mm - 18x7x120 - 18x7x150 Carga máx. de la mesa - kg - 3000 - 3000 Recorrido Recorrido eje X/Y/Z - mm - 1800/900/800 - 1900/900/800 Nariz del husillo a la superficie de la mesa - mm - 100~900 - 100~900 Husillo Transmisión del husillo - - Tipo de correa - Tipo de correa Conicidad del husillo - - BT-50 - BT-50 Velocidad del husillo - rpm - 6000 - 6000 Motor del husillo - kw - 22/26 - 22/26 Avance MOTOR X-Y-Z(Fanuc) - kw - 7/7/7 - 7/7/7 Motor X-Y-Z(Mitsubishi) - kw - 4,5/4,5/4,5 - 4,5/4,5/4,5 X-Y-Z Avance rápido - m/min - 15/15/15 - 15/15/15 X-Y-Z Avance de corte - m/min - 8 - 8 Sistema ATC Tipo de ATC - - Tipo de brazo - Tipo de brazo Capacidad del almacén - piezas - 24T - 24T Diámetro máx.herramienta - Ø(mm) - Ø125 - Ø125 Longitud máx.herramienta - mm - 300 - 300 Peso máx.herramienta - kgs - 15 - 15 Tipo de raíl Tipo de raíl - - - Serie E:Z-boxway;X-Y linearways/Y-axis 4 guideways Dimensiones&otros Consumo de energía - KVA - 30 - 30 Presión de aire necesaria - kfg/CM² - 6-8 - 6-8 Ocupación del suelo - cm - 580x510x370 - 610x520x370 Peso de la máquina - kg - 20000 - 20000
