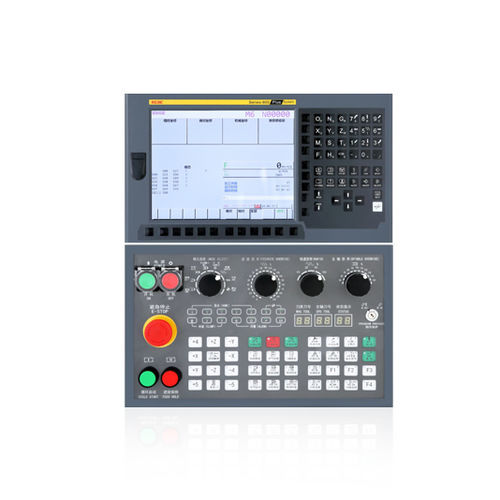

Control CNC compacto ECAC-800Plus

para máquina herramientapara máquina de cortepara máquina de embalaje

El ECAC-800Plus adopta una arquitectura abierta con un procesador de grado industrial, una pantalla LCD en color de 8,4 pulgadas y una estación de operación de máquina estándar. El sistema integra interfaces externas como interfaz de bus M3, interfaz de control analógico y de pulsos, interfaz de E/S, etc., con control de alta velocidad y alta precisión, par de giro Control, torneado poligonal, guía de depuración en línea de la máquina herramienta y otras funciones. El sistema soporta funciones de extensión de programa de dispositivo USB e intercambio de datos, con características como alta eficiencia, configuración flexible, estructura compacta y facilidad de uso. Adopta pantalla LCD de alta definición TFT-LCD de 8,4 pulgadas, soporta visualización en chino e inglés, soporta visualización gráfica y simulación de trayectoria de herramienta, modo de control de bus M3, eje de control máximo de 5, eje de enlace máximo de 5, eje de control PLC de 2, soporta control de par; Ciclo de interpolación de 2ms, soporte de análisis de instrucciones de nivel nanométrico y operación de interpolación, soporte de 2 husillos completamente funcionales, ambos pueden lograr el posicionamiento del husillo y la conmutación rápida del eje CS, con función compuesta de fresado de torneado y función de procesamiento de polígonos, soporte de interpolación cilíndrica y coordenada polar Soporta salida de tensión analógica 0V-10V de 2 canales, salida de pulsos de 2 canales, soporta roscas equidistantes rectas/ cónicas, roscas de paso variable rectas/ cónicas, con funciones de corte e interrupción manual de prueba de pulsos, soporta asistente de programación en línea, asistente de depuración en línea y función de configuración de parámetros de servo en línea;
