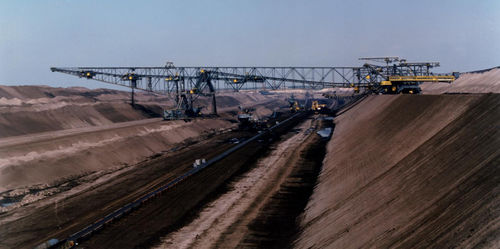

Puente transportador max. 29 000 m³/h | F60

Tenova TAKRAF diseña y construye puentes transportadores desde 1923. El mayor puente transportador, el F60, es aún actualmente el sistema óptimo para el transporte de materiales en la minería de superficie de lignito de Alemania oriental. Gracias a los planes de la nueva puesta en servicio de la minería de superficie, se reconstruye el puente transportador en Reichwalde, que ya se había puesto fuera de servicio. Los puentes transportadores móviles en la minería de superficie del lignito en Alemania transportan el material aportado por las excavadoras por encima de la extracción directamente a la escombrera. Condiciones de servicio especiales hacen posible alcanzar una capacidad de hasta 29.000 m3/h, procedentes de tres excavadoras de rodete, con una luz entre apoyos de 270 m y una altura de vertido de hasta 74 m. El puente transportador, con un peso de 13.400 t, se mueve sobre rieles. Los brazos de la cadena de cangilones se sitúan en el lado en el que se extrae el mineral y otros brazos para el vertido en el lado de la escombrera. La extracción del lignito tiene lugar por separado en el estrato de carbón entre los dos brazos, debajo del puente transportador. Los puentes transportadores de Tenova TAKRAF también se emplean en los sistemas Heap-Leach. Estos puentes transportadores son totalmente móviles. Transportan el material de los equipos de recogida, de las correas transportadoras de larga distancia o de los transportadores de conexión a los transportadores, correas de traspaso móviles y descargadores conectados a continuación, como es el caso en Gaby (Chile) o Toquepala (Perú).
