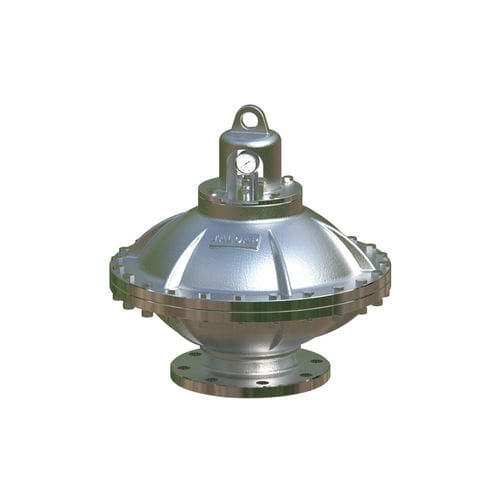

Amortiguador de pulsación de membrana PD608

hidráulicode acero inoxidablede acero

El amortiguador de pulsaciones es un dispositivo especial de almacenamiento de presión que se utiliza para líquidos a presión. Es bien sabido que el líquido no puede comprimirse. Sin embargo, podemos resolver este problema comprimiendo el gas (véase la Fig. 1 para más detalles). El amortiguador de pulsaciones PD608 tiene una bolsa de aire desmontable con juntas instaladas en su carcasa de presión. El gas inerte (nitrógeno) con presión P0 se introduce en la bolsa de aire a través de la válvula de entrada hasta que la bolsa de aire se expande y llena todo el espacio interno del amortiguador de pulsaciones con volumen V0. Cuando la presión de circulación P1 es mayor que la presión preestablecida P0 del gas, la válvula hidráulica de la parte inferior se abrirá, y el volumen de la bolsa de aire se comprimirá hasta V1 por efecto de la presión de circulación externa. Si la presión del líquido aumenta a P2, el volumen del gas disminuirá a V2, y la presión aumentará para equilibrar la presión del líquido. Es decir, la cámara de aire dentro del amortiguador de pulsaciones se comprime, con el cambio de volumen △V=V1-V2. De este modo, se puede utilizar la energía almacenada en el amortiguador de pulsaciones. Especificaciones del material ① Cubierta protectora (hierro dúctil) ② Manómetro de presión ③ Boquilla inflable (acero inoxidable) ④ Tapa superior (acero al carbono/acero inoxidable) ⑤ Carcasa (acero inoxidable) ⑥ Cámara de aire (EPDM/VITON)
