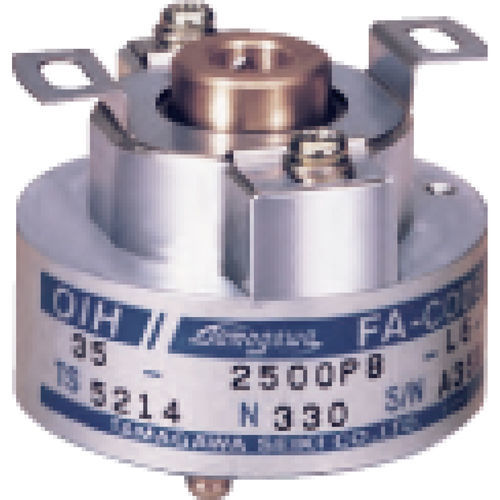

Encoder rotativo incremental OIS68 series

ópticomonovueltamultivuelta

Los encóderes incrementales generan impulsos con una frecuencia proporcional a la velocidad de rotación y pueden utilizarse para controlar la velocidad y la posición, o como indicador de rotación o generador de impulsos de servomotores montados en máquinas herramienta, robots o equipos de medición. Los codificadores incrementales ópticos se componen de placa de rotor, rendija fija, diodos emisores de luz, fototransistores, etc., como se muestra en la figura 1. La rendija fija está diseñada para tener una diferencia de fase de 90 grados con la rendija de la placa de rotor. Las señales de salida son dos señales con una diferencia de 90 grados: la señal de fase A y la señal de fase B, y con ellas se puede detectar la dirección de rotación. Características Amplio rango de resolución Numerosas opciones Fase de salida Fase A, B, Z Corriente de consumo 200 mA máx Forma de salida Tensión Colector abierto Conductor de línea Carga del eje Radial 98N (10kgf Max) Axial 49N (5kgf Max) Par de arranque 9.8×10-2N⋅m (1kgf･cm Máx) Protección IP=52 Vibración 98m/s2 (10G) Choque 980m/s2 (100G) Masa 1kg Máx
