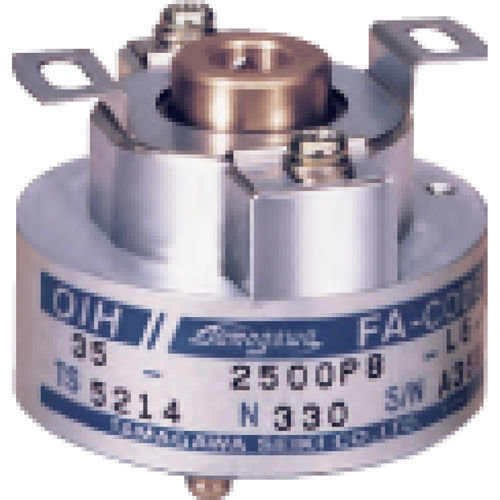

Encoder rotativo incremental OIS85 series

ópticoconector M125 V CC

Los encóderes incrementales generan impulsos con una frecuencia proporcional a la velocidad de rotación y pueden utilizarse para controlar la velocidad y la posición, o como indicador de rotación o generador de impulsos de servomotores montados en máquinas herramienta, robots o equipos de medición. Los codificadores incrementales ópticos se componen de placa de rotor, rendija fija, diodos emisores de luz, fototransistores, etc., como se muestra en la figura 1. La rendija fija está diseñada para tener una diferencia de fase de 90 grados con la rendija de la placa de rotor. Las señales de salida son dos señales con una diferencia de 90 grados: la señal de fase A y la señal de fase B, y con ellas se puede detectar la dirección de rotación. Características Alta resolución Alta fiabilidad Fase de salida Fase A, B, Z, EU, EV, EW Frecuencia máxima de respuesta 576kHz 1.5MHz 2.5MHz Tensión de alimentación CC+5V Corriente de consumo 250mA Max Forma de salida Controlador de línea Carga del eje Radial 19.6N (2kgf) Axial 9.8N (1kgf) Par de arranque 2.0×10-2N⋅m(200gf⋅cm Max) Protección IP=52 Vibración 49m/s2 (5G) Choque 1.960m/s2 (200G) Masa 1 kg máx
