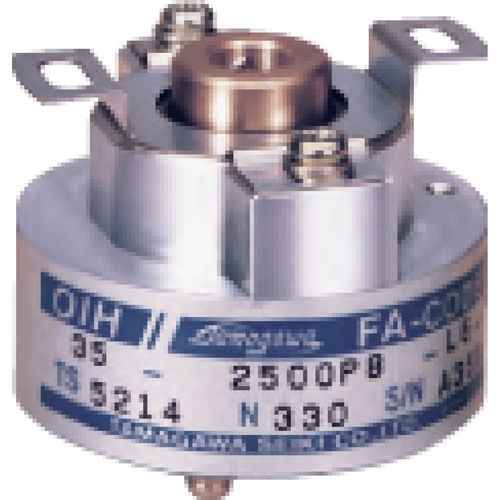

Encoder rotativo incremental OIH series

ópticoanalógicoconector M12

Los encóderes incrementales generan impulsos con una frecuencia proporcional a la velocidad de rotación y pueden utilizarse para controlar la velocidad y la posición, o como indicador de rotación o generador de impulsos de servomotores montados en máquinas herramienta, robots o equipos de medición. Los codificadores incrementales ópticos se componen de placa de rotor, rendija fija, diodos emisores de luz, fototransistores, etc., como se muestra en la figura 1. La rendija fija está diseñada para tener una diferencia de fase de 90 grados con la rendija de la placa de rotor. Las señales de salida son dos señales con una diferencia de 90 grados: la señal de fase A y la señal de fase B, y con ellas se puede detectar la dirección de rotación. Características Eje hueco Tamaño reducido Eje hueco Tamaño mediano Fase de salida A, B, Z, EU, EV, EW Fase Consumo Corriente 200 mA máx Forma de salida Controlador de línea Montaje Tolerancia Radial 0.05mm TIR Max Axial 0.2mm Max Desviación del eje 0.1°Máx Par de arranque 5.9×10-3N⋅m (60gf⋅cm Máx) 9.8×10-3N⋅m (100gf⋅cm Máx) Protección IP=40 Circuitos electrónicos revelados IP=40 Vibración 49m/s2(5G) Choque 490m/s2(50G) 980m/s2(100G) Masa 0.2 kg máx 0.3 kg máx 0.5 kg máx
