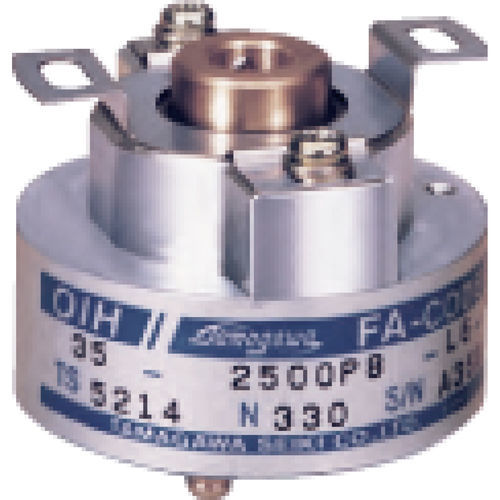

Encoder rotativo incremental MIB0.4 series

ópticomagnéticosinusoidal

Los encóderes incrementales generan impulsos con una frecuencia proporcional a la velocidad de rotación y pueden utilizarse para controlar la velocidad y la posición, o como indicador de rotación o generador de impulsos de servomotores montados en máquinas herramienta, robots o equipos de medición. Los codificadores incrementales ópticos se componen de placa de rotor, rendija fija, diodos emisores de luz, fototransistores, etc., como se muestra en la figura 1. La rendija fija está diseñada para tener una diferencia de fase de 90 grados con la rendija de la placa de rotor. Las señales de salida son dos señales con una diferencia de 90 grados: la señal de fase A y la señal de fase B, y con ellas se puede detectar la dirección de rotación. Características Encoder magnético Resolución (Conteos/Vuelta) 1.024C/T (Número de dientes = 256) 1.024C/T (Número de dientes = 128) 128C/T Fase de salida A, B, Z Fase Frecuencia máxima de respuesta 200kHz 409.6kHz 128 kHz Corriente de consumo 300 mA máx 200 mA máx 100 mA máx Forma de salida Conductor de línea Entrehierro entre sensor y rueda 0.15±0.01mm - Desalineación radial entre sensor y rueda ±0.3mm - Desalineación axial entre sensor y rueda ±0.5mm - Par de arranque - Protección IP=50 IP=66 Vibración Amplitud total 1.5mm 0.5Hr (5∼500Hz) 80m/s2 Máx 3 vías 3Hr (10∼2.000Hz) Choque 294m/s2(30G) 1.000m/s2 Máx 11ms Media onda sinusoidal 3 vías, Cada una 6 veces Masa 0.5 kg máx
