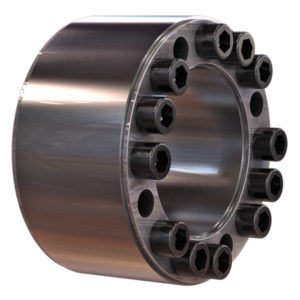

Disco de contracción 3014 series

La función principal de un juego de sujeción es la conexión segura de un eje con un cubo mediante el bloqueo por fricción. Por ejemplo, entre un eje y un cubo de engranajes. El juego de apriete crea una conexión sin holguras al expandirse entre el eje y el cubo. Este tipo de conexión se utiliza principalmente para la transmisión del par. El montaje se realiza insertando el juego de sujeción entre los componentes y luego apretando los tornillos de sujeción. Al utilizar superficies cónicas, el diámetro exterior aumenta y el interior disminuye. La presión radial se acumula. Las fuerzas de sujeción son así proporcionadas por los tornillos (fuerza controlada). Esto permite la compensación directa del juego entre el eje y el cubo. Los conjuntos de cierre se suministran listos para su instalación. Para un correcto funcionamiento y para lograr un coeficiente de fricción suficientemente alto, las superficies de contacto del eje y el cubo deben estar limpias y cubiertas con una película de aceite. El aceite de la máquina debe ser usado como lubricante. Las superficies funcionales del juego de sujeción, las roscas y los soportes de la cabeza de los tornillos ya están provistos de una película de aceite.
