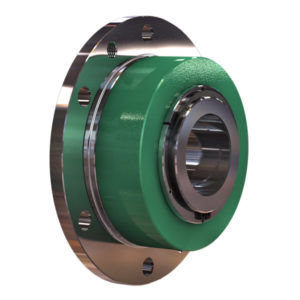

Acoplamiento rígido FKH series

por fricciónde ejepara brida

La función principal de un acoplamiento de bridas hidráulicas (en lo sucesivo llamado FKH) es la conexión segura de dos ejes. Por ejemplo, entre un eje de transmisión y un eje de la caja de cambios. El FKH crea una conexión rígida y sin holguras entre los ejes. Este tipo de conexión se utiliza principalmente para transmitir el par, pero también puede absorber los momentos de flexión. El FKH está en el flujo de energía. El ensamblaje se realiza empujando el FKH sobre el eje y luego sujetándolo con el sistema hidráulico. Mediante el uso de superficies cónicas se reduce el diámetro interior y se aumenta la presión radial. Después de la sujeción, el FKH se bloquea mecánicamente y se libera la presión hidráulica. Este sencillo procedimiento hace que el FKH sea adecuado para procesos de sujeción repetitivos. Ventajas del FKH: - altos momentos de torsión y flexión transmisibles (alto coeficiente de fricción) - diseño/adaptación específica de la aplicación - fácil montaje y ajuste debido al ajuste de separación - presión relativamente baja (sistema cerrado) - rápida sujeción y liberación - diseño simple (cono simple) - longitud de instalación corta - también se puede utilizar para ejes con chavetas (deben ser llenados) - combinación de diferentes diámetros de eje Para un correcto funcionamiento y para lograr un coeficiente de fricción suficientemente alto, las superficies de contacto entre el eje y el FKH deben estar libres de grasa, secas y limpias. Las superficies funcionales del FKH están provistas de lubricante de fábrica.
