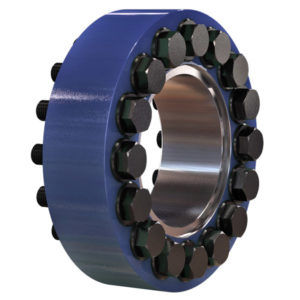

Acoplamiento de eje rígido AF series

sin contragolpecon medida de par

La función principal del acoplamiento de brida rígida es la conexión segura y sin holguras de dos ejes mediante el acoplamiento por fricción. Por ejemplo, entre un eje de transmisión y un eje agitador. Los acoplamientos de brida pueden separarse directamente en las bridas. Los anillos de presión utilizados crean una conexión sin holguras al presionar los cubos de las bridas sobre los ejes. Este tipo de conexión se utiliza principalmente para transmitir el par. Sin embargo, también puede utilizarse para transmitir fuerzas axiales y momentos de flexión. La conexión de contracción sólo proporciona las fuerzas requeridas y no transmite por sí misma ninguna fuerza o momento entre los ejes y los cubos de las bridas. Por lo tanto, no está en el flujo de fuerza directa. El ensamblaje se realiza empujando las mitades de la brida en los extremos del eje y luego apretando los collarines de empuje. Después las bridas se conectan por medio de tornillos. Los acoplamientos de brida se suministran listos para su instalación. La sujeción se realiza con herramientas de atornillado estándar. Opcionalmente con una herramienta de sujeción hidráulica. Para un correcto funcionamiento y para lograr un coeficiente de fricción suficientemente alto, las superficies de contacto entre los extremos del eje y los cubos de las bridas, así como las superficies de contacto de las bridas deben estar libres de grasa, secas y limpias. Las superficies funcionales de los conos, las roscas y los apoyos de cabeza de los tornillos ya están lubricadas de fábrica.
