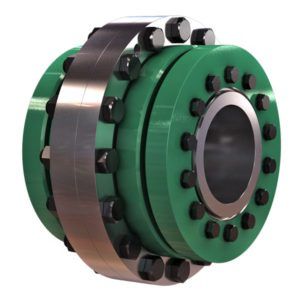

Acoplamiento rígido FK series

por fricciónpara eje de transmisiónpara brida

La función principal del acoplamiento de brida rígida es la conexión segura y sin holguras de dos ejes mediante el acoplamiento por fricción. Por ejemplo, entre un eje motor y un eje agitador. Los acoplamientos de brida pueden separarse directamente en las bridas. Los discos de contracción utilizados crean una conexión sin holguras al presionar los cubos de las bridas sobre los ejes. Este tipo de conexión se utiliza principalmente para la transmisión del par. Los discos de contracción sólo proporcionan las fuerzas necesarias y no transmiten por sí mismos ninguna fuerza o par entre los ejes y los cubos de las bridas. Por lo tanto, no se involucran en el flujo de fuerzas. El montaje se realiza empujando las mitades de la brida en los extremos del eje y luego sujetando el discos encogibles. Después las bridas se conectan por medio de tornillos. Los acoplamientos de brida se suministran listos para su instalación. Para un correcto funcionamiento y para lograr un coeficiente de fricción suficientemente alto, las superficies de contacto entre los extremos del eje y los cubos de las bridas, así como las superficies de contacto de las bridas deben estar libres de grasa, secas y limpias. Las superficies funcionales de los discos de contracción, las roscas y las posiciones de la cabeza de los tornillos ya están provistas de lubricante de fábrica. Las superficies de contacto entre los discos de contracción y los cubos de las bridas están lubricadas. Las instrucciones detalladas de montaje están disponibles en Internet.
