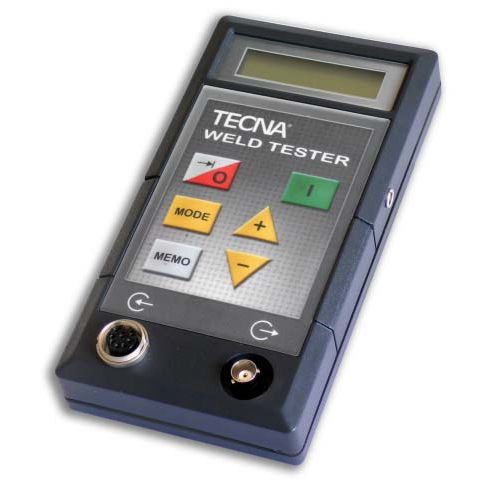

Sistema de inspección de soldadura TE1600

portátil

El TE1600 "WELD TESTER" es un instrumento portátil diseñado específicamente para medir los parámetros de la soldadura por resistencia. Mediante el uso de sondas de diferentes tipos, el mismo instrumento permite medir tanto la corriente de soldadura como la fuerza en los electrodos. La potencia del microprocesador de 32 bits y la precisión del convertidor A/D de 12 bits hacen que el instrumento sea de alto rendimiento. Es adecuado para medir en máquinas estándar de corriente alterna (CA), corriente continua trifásica rectificada y máquinas de media frecuencia (CC) y máquinas de descarga de condensadores (CDW): CA: Mide el valor eficaz (RMS), el valor máximo y el valor medio. Mide el valor de pico de corriente: valor máximo positivo y negativo. Mide el ángulo de conducción en grados. Mide el tiempo de soldadura en ciclos, en pasos de ½ ciclo. CC: Mide el valor medio, el valor máximo y el tiempo de soldadura en ms. CDW: Mide el valor pico y el tiempo de soldadura. Función de pre y postblanqueo con intervalo de tiempo programable; evita los errores de medición cuando se utiliza la función de pendiente y permite la comprobación del retardo correcto de la primera inserción. Almacena el valor medido durante las últimas soldaduras. Mide la fuerza de soldadura: muestra el valor de fuerza máxima, el valor al principio y al final del tiempo de soldadura. Función de blanking, evita los errores de medición debidos a una fuerza de impacto elevada y permite estimar esta última. Amplia disponibilidad de transductores de medición. Reconocimiento automático del sensor conectado. Salida BNC para visualizar la forma de onda de la corriente en el osciloscopio. Alimentación mediante pilas alcalinas 4 x 1,5 V (tamaño AA).
