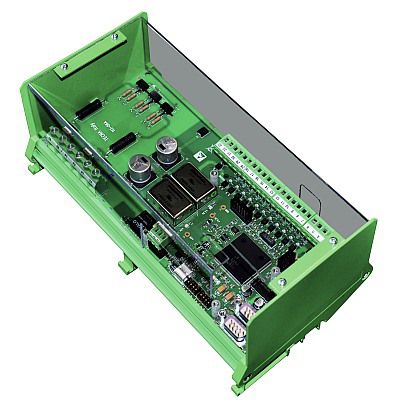

Controlador de soldadura por resistencia TE801

de microprocesador

El TE801 es una unidad de control de soldadura basada en un microprocesador para soldadores por resistencia. La tarea de la unidad de control de soldadura es gestionar los diodos controlados que ajustan la corriente de soldadura. La unidad de control TE801 puede funcionar con ajuste de potencia o en corriente constante. Es posible almacenar hasta 250 programas de soldadura diferentes, 127 de los cuales pueden recuperarse directamente desde un dispositivo externo. Cada programa se compone de parámetros programables que describen el ciclo de soldadura. Además del ciclo simple de 2 etapas, la unidad de control también se ha diseñado para realizar soldaduras con corriente de pre-soldadura, corriente de post-soldadura, pendiente y pulsos. Control síncrono con diodos controlados, ajuste de la corriente de control de fase. Ámbito de utilización: de 200Vac a 480Vac +/- 10% Almacenamiento de 250 programas de soldadura, 127 recuperables desde un dispositivo externo. Hasta 16 parámetros programables para cada programa. Funciones de pendiente, impulsos, presoldadura, postsoldadura y ajuste de los tiempos de soldadura en semiciclos. Medición de la corriente de soldadura RMS en kA y del ángulo de conducción relativo. 2 modos de funcionamiento: estándar y corriente constante. Salida de fin de ciclo. Salida de dispositivo listo. Salida de aviso de punto fuera de límites. Límites de corriente de soldadura o de ángulo de conducción. Amperímetro integrado con 2 rangos seleccionables (40, 90 kA). Función paso a paso para compensar el desgaste de los electrodos con curva programable. Ciclo único. Función WELD y NO-WELD. Ajuste del retardo de la primera inserción. Autoajuste a la frecuencia de red 50/60 Hz. Comunicación serie con RS485 aislado. Comunicación CAN con protocolo TECNA. Opcional: Bus de campo y placa Ethernet.
