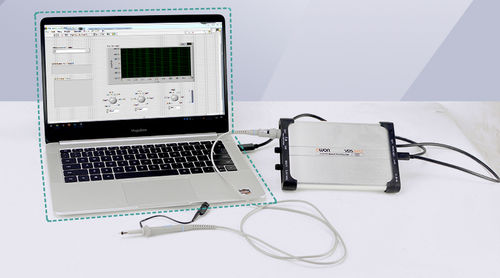

Osciloscopio analógico VDS-6102A

de sobremesade 2 víasUSB

OWON nueva interfaz USB 100MHZ/14bit osciloscopio de alta resolución de doble canal VDS6102A *Diseño ultrafino de doble canal *Profundidad máxima de almacenamiento 10M *Ancho de banda máximo de 100MHz, velocidad de muestreo en tiempo real de hasta 1GSa/s *Soporta desarrollo secundario en plataforma Windows/Linux/Android/Apple Especificaciones de medición Modelo : VDS 6102A Ancho de banda : 100MHz Canal : 2 canal analógico + canal de salida de la fuente de señal Velocidad de muestreo instantáneo : hasta 1GSa/s Tiempo de subida : (típico ≤3,5 ns en BNC) Rango de base de tiempos : 5ns/div～100s/div, paso de 1～2～5 Modo de muestreo: : muestreo normal, detección de picos, promedio Profundidad de almacenamiento : 10M Acoplamiento de entrada : CC, CA, tierra Impedancia de entrada : 1MΩ±2%, en paralelo con 15pF±5pF Precisión de la base de tiempos : ±25ppm Intervalo de tiempo (△T) Precisión de medición : Individual: ±(1 intervalo de muestreo tiempo+100ppm×lectura+0,6ns), >16 valores medios: ±(1 intervalo de muestreo tiempo+100ppm×lectura+0,4ns) Sensibilidad vertical : 2mV/div～5V/div Resolución vertical : 14bits Tensión máxima de entrada : 40V Pico（DC + AC Pico ） Ancho de banda limitado : a 20 MHz, ancho de banda completo Coeficiente de atenuación de la sonda : 1X, 10X, 100X, 1000X Aislamiento de canal a canal : 50Hz: 100: 1, 10MHz: 40: 1 Interpolación de forma de onda : Sin(x)/x ±2 V (2 mV/div - 50 mV/div); Rango de desplazamiento : ±20 V (100 mV/div - 500 mV/div); ±40 V (1 V/div - 5 V/div) Respuesta de baja frecuencia de ancho de banda simple : Ancho de banda completo bajo (acoplado a CA, -3Db) ≥5Hz (en BNC) Precisión de ganancia de CC : ±2 Tipo de disparo Sistema de señal y frecuencia de línea/campo (tipo de disparo de vídeo) : Disparo por flanco, disparo por ancho de pulso, disparo por vídeo, disparo por pendiente Modo de disparo : automático, normal, único Medida del cursor : Diferencia de tensión entre cursores (△V), diferencia de tiempo entre cursores (△T)
