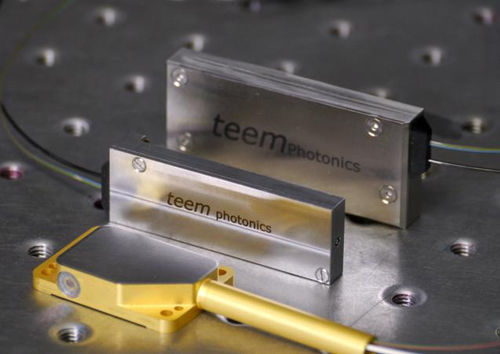

Interferómetro óptico PicoMove

para la medición subpicométrica del desplazamientocompactode alta resolución

Teem Photonics ha desarrollado y ofrece una nueva línea de interferómetros compactos, estables y de alto rendimiento para la medición de desplazamientos y vibraciones a escala picométrica. Los interferómetros PicoMove de Teem Photonics se basan en la integración en un solo chip de una arquitectura de alta estabilidad que da lugar a mediciones con un ruido intrínseco ultrabajo. La longitud de onda de 1,55µm, segura para los ojos, es compatible con las fuentes Telecom comerciales. El diseño del sensor también maneja longitudes de onda visibles para facilitar la alineación del haz óptico. Teem propone opciones de embalaje con material de baja expansión térmica y para entornos UHV. Las partes eléctricas del sistema de medición (fuente láser, detectores) se conectan a distancia a través de pigtailing de fibra fiable. > La señal láser (procedente de la fibra de entrada) se divide en dos brazos: un brazo de referencia con una longitud constante definida por litografía y un brazo de medición en espacio libre en el que la luz se refleja en un objetivo móvil. > La longitud de este último brazo varía con la posición del objetivo. Los dos brazos se recombinan en el chip. > Dos salidas de fibra proporcionan señales de interferencia en cuadratura, así como dos señales de referencia de potencia, para permitir el cálculo del desplazamiento vectorial.
