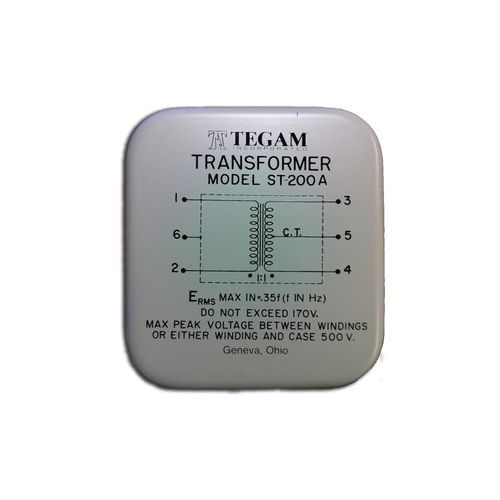

Transformador de aislamiento ST-200A

de medidaseco

Los transformadores ST de TEGAM están diseñados para satisfacer los requisitos de una amplia variedad de aplicaciones de circuitos puente, aislamiento y calibración. Las unidades ST pueden utilizarse para proporcionar una salida equilibrada a partir de una fuente desequilibrada. Estos transformadores pueden combinarse con transformadores de relación TEGAM en circuitos puente, para aislar el indicador nulo. El ST-200A presenta una relación 1:1 muy precisa para aplicaciones de aislamiento o inversión de fase. Las unidades también se utilizan con transformadores de relación TEGAM para proporcionar un desplazamiento de fase de 180 grados a la entrada o salida del instrumento en determinadas aplicaciones de puente. El ST-200A también tiene un secundario con toma central. Especificaciones Técnicas -Transformador de propósito especial relación de vueltas -1:1 -Terminación en poste de enlace -Gama de frecuencias 50-10.000 Hz -Aislamiento de 500 V -Precisión de la relación de circuito abierto a 400 Hz 0,005% -Impedancia de entrada (con circuito abierto secundario) a 400 Hz, superior a 250.000 ohmios -Secundario con toma central -NSN: 5959-00-715-8591 -Fabricado en EE.UU
