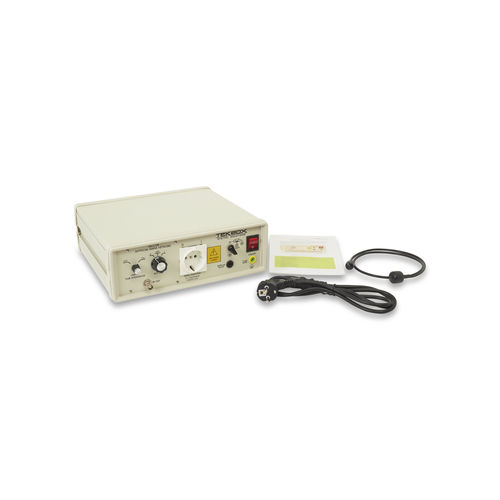

Instrumento de medida de corriente alterna TBLC08 50uH LISN

de impedanciade mesa

La TBLC08 50uH LISN es una red de estabilización de impedancia de línea para la medición de interferencias conducidas por línea en el rango de 9kHz a 30MHz, según la norma CISPR16. El dispositivo está diseñado para probar equipos monofásicos alimentados por CA con tensiones de alimentación de hasta 240 V como máximo. El ruido conducido puede medirse en la fase y en el conductor neutro. El TBLC08 está equipado con un limitador/atenuador conmutable y una conexión manual artificial. El dispositivo está disponible con conectores DUT específicos para cada país. ESPECIFICACIONES Gama de frecuencias: 9 kHz a 30 MHz Impedancia: 50 Ω ║ (50 µH + 5 Ω) Mano artificial: 220 pF + 511 Ω PE conmutable: 50 Ω ║ 50 µH Limitador / atenuador: 150 kHz a 30 MHz; 10 dB Inductancias con núcleo de aire Tensión de línea: nominal 0-240V; máx. 260V CC o CA / 50-60 Hz; CAT II Corriente máx.: 8 A a 23 °C Conector DUT: específico de cada país Conector de medición: 50 Ω BNC Conector de alimentación: IEC 60320 C13 Rango de temperatura de funcionamiento: +5°C ... + 40°C; 5% a 80% HR Seguridad: Seguridad Clase I, IEC 1010-01
