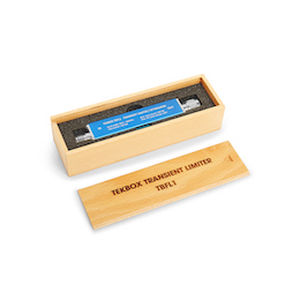

Atenuador RF TBFL1

El TBFL1 es un limitador de transitorios / atenuador / filtro de paso alto combinado, diseñado para proporcionar una protección óptima de las entradas del analizador de espectro o del receptor de medidas cuando se realizan medidas de ruido conducido u otras medidas en las que los niveles de entrada no pueden predecirse con certeza o en las que pueden producirse sobrecargas accidentales. Los diodos pin y schottky combinados con un atenuador multietapa de 10 dB dan como resultado un dispositivo que puede soportar un nivel de entrada de RF continuo de hasta 5 W (37 dBm). Un tubo de descarga de gas proporciona protección adicional contra transitorios de alta tensión. Además, un filtro de paso alto de 9 kHz suprime los armónicos de la tensión de alimentación. Con un umbral de limitación de +11 dBm y una respuesta en frecuencia plana de 9 kHz a 600 MHz, el limitador TBFL1 puede utilizarse como dispositivo de protección para toda la gama de mediciones de ruido conducido y en muchas otras aplicaciones. ESPECIFICACIONES Gama de frecuencias: 9 kHz - 600 MHz Atenuación: 10 dB - 0,8/+1,6 dB en banda (9 kHz a 600 MHz) Atenuación filtro HP: > 40 dB a 1 kHz Potencia máxima continua de entrada de RF: 5 W (+37 dBm) en banda Tensión de entrada CC máxima: ± 20 V Adaptación de entrada, rango de funcionamiento lineal: 9 kHz - 600 MHz < - 16 dB Adaptación de salida, rango de funcionamiento lineal: 9 kHz - 600 MHz < - 23 dB Rango de funcionamiento lineal: hasta 0 dBm de nivel de entrada, en banda Umbral de limitación: +11 dBm (@ 37dBm nivel de entrada) Conector de entrada: N-hembra Conector de salida: N-macho Dimensiones: 156 mm x 26 mm x 26mm Peso: 170 g
