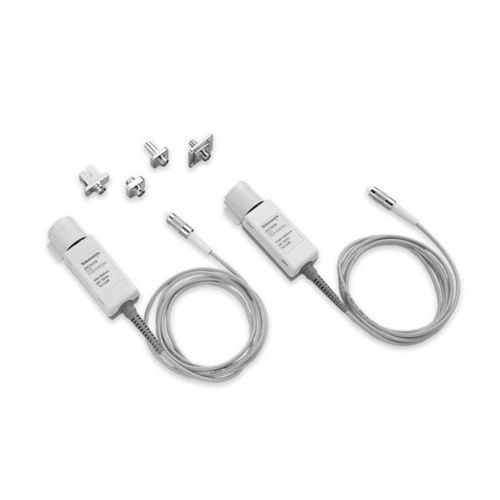

Sonda óptica P67 series

para osciloscopiopara investigación y desarrollopara la industria

Confíe en Tektronix para que le proporcione un rendimiento con el que pueda contar, y un servicio y soporte líderes en la industria. - Amplia respuesta de longitud de onda de 500 a 950 nm o de 1100 a 1700 nm - DC de gran ancho de banda hasta 1,2 GHz - Alta ganancia 1 V/mW - Bajo ruido <11 pW/√Hz - La sonda se conecta a las series DPO7000*1 y DPO/DSA/MSO70000*2 - Rendimiento del receptor de referencia SONET/SDH y de canal de fibra Los convertidores analógicos ópticos a eléctricos P6701B y P6703B, pequeños y convenientemente empaquetados, proporcionan una interfaz precisa para las mediciones de la forma del pulso óptico. Los convertidores óptico-eléctricos (O/E) de la serie P6700 de Tektronix cambian las señales ópticas en señales eléctricas para un cómodo análisis en los osciloscopios de las series DPO7000 y DPO/MSO70000 de Tektronix con los adaptadores adecuados (véase la nota a pie de página 1 y 2), en cualquier otro osciloscopio de Tektronix equipado con una interfaz TekProbe o cuando se utiliza con la fuente de alimentación TekProbe 1103. Los convertidores O/E de la serie P6700 son ideales para la caracterización de fuentes ópticas en el desarrollo, la fabricación o el servicio de sistemas y dispositivos de comunicación óptica. Los convertidores óptico-eléctricos analógicos P6701B y P6703B, pequeños y convenientemente empaquetados, proporcionan una interfaz precisa para las mediciones de la forma de los impulsos ópticos. La alta ganancia, el gran rango dinámico y el desplazamiento de salida estable de estos convertidores O/E los hacen ideales para realizar análisis de patrones de ojos y mediciones de extinción. La entrada óptica del P6701B/P6703B es una fibra multimodo de 1 metro y 62,5μ con un conector FC/PC. Utilizando el surtido estándar de manguitos de acoplamiento de fibra óptica híbrida, estos O/E pueden adaptarse a los distintos estándares de conectores de la industria.
