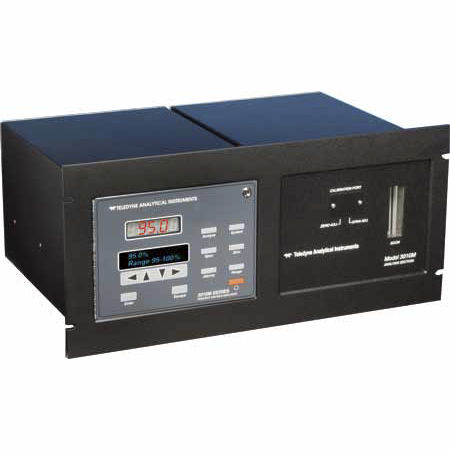

Analizador de oxígeno 3010MA

de concentraciónbenchtopparamagnético

El analizador paramagnético de porcentaje de oxígeno modelo 3010MA de Teledyne es un instrumento versátil, basado en un microprocesador, diseñado específicamente para el análisis de la pureza del oxígeno. Aprovechando las sólidas prestaciones de la plataforma de control de la serie 3000 de Teledyne, el 3010MA ofrece al usuario una amplia variedad de funciones manteniendo la rentabilidad. Principio de medición La propiedad física que distingue al oxígeno de otros gases es su paramagnetismo, que es significativamente mayor que el de otros gases comunes. En consecuencia, las moléculas de oxígeno se ven atraídas por fuertes campos magnéticos, un fenómeno que puede utilizarse con fines de detección. Un sensor paramagnético consiste en dos esferas dispuestas en forma de mancuerna suspendidas en un campo magnético simétrico y no uniforme. Cuando el gas circundante contiene oxígeno, las esferas de la mancuerna giran fuera del campo magnético por la atracción relativamente fuerte del oxígeno. Un haz de luz enfocado en un espejo fijado a la mancuerna se refleja de forma asimétrica en dos fotodiodos, lo que provoca un cambio de tensión. La diferencia de voltaje produce una corriente que se utiliza para conducir las mancuernas de vuelta a la posición original. El flujo de corriente necesario para mantener la posición nula es directamente proporcional a la concentración de oxígeno y se muestra linealmente en volumen por ciento de oxígeno en la pantalla. Los sensores paramagnéticos mantenidos adecuadamente duran años con poco o ningún mantenimiento.
