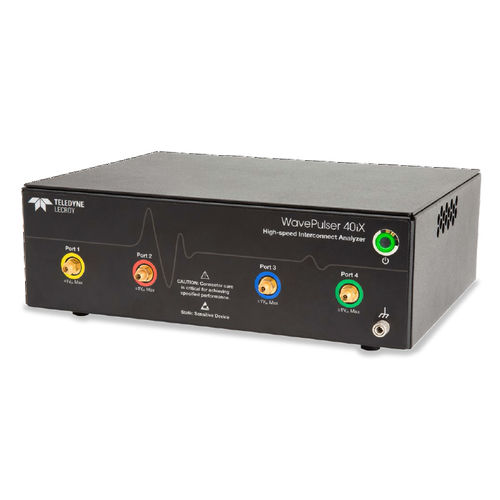

Analizador de señal WavePulser 40iX series

de red eléctricapara pruebade respuestas en frecuencia

WavePulser 40iX es la herramienta de medición única ideal para los diseñadores de hardware de alta velocidad y los ingenieros de pruebas. La combinación de parámetros S (dominio de la frecuencia) y perfiles de impedancia (dominio del tiempo) en una única adquisición con una profunda caja de herramientas proporciona una visión inigualable de la caracterización de las interconexiones de alta velocidad. Características principales -Parámetros de CC a 40 GHz, en modo simple y mixto -Perfil de impedancia con una resolución de <1 mm, diferencial y en modo común -Calibración interna y automática de OSLT -Conectado por USB, pequeño y ligero -Visualización flexible de las mediciones -Elimina los efectos de los dispositivos, los conectores y los cables -Emulación de diagramas de ojo con ecualización CTLE, DFE y FFE -Análisis avanzado de jitter Parámetros S Caracterización completa de frecuencias con un rango de frecuencias que va desde DC hasta 40 GHz y que admite parámetros S de modo simple y mixto. La calibración interna automática incorporada es rápida y sencilla. El kit de calibración OLST suministrado en el WavePulser-40iX-BUNDLE permite mover el plano de referencia de medición según sea necesario. Perfil de impedancia Localiza con precisión las deficiencias con una resolución espacial de <1 mm y admite perfiles de impedancia diferencial y en modo común. La capacidad de TDR y TDT se proporciona para una cobertura completa de las respuestas reflejadas y transmitidas. Caja de herramientas profunda Las mediciones del WavePulser 40iX están listas para la simulación con la caja de herramientas profunda estándar para la simulación, la desincrustación y la calibración temporal. La visualización del diagrama de ojos integrada también permite la emulación ecualizada. El análisis avanzado de fluctuación permite medir la fluctuación total (Tj), aleatoria (Rj) y determinista (Dj) con la desconvolución de Dj en sus componentes y una variedad de vistas de fluctuación.
