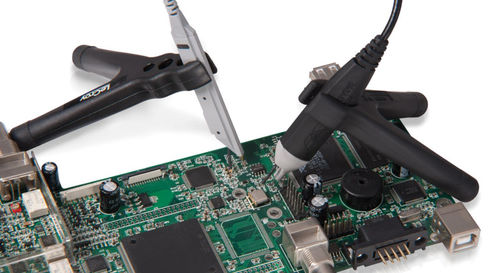

Sonda activa ZS series

pasivade tensiónpara osciloscopio

Por lo general, los ingenieros deben sondear señales de alta frecuencia con una alta fidelidad de señal. Las sondas pasivas típicas con altas entradas R y C proporcionan una buena respuesta a frecuencias más bajas, pero cargan inadecuadamente el circuito y distorsionan las señales a frecuencias más altas. Las sondas de voltaje activo presentan una entrada R alta y una entrada C baja para reducir la carga del circuito en todo el ancho de banda de la sonda/osciloscopio. Con una baja carga de circuito y un factor de forma que permite sondear en áreas confinadas, la sonda de tensión activa se convierte en la sonda de uso diario para todos los diferentes tipos de señales y puntos de conexión. Las sondas de la serie ZS proporcionan una alta impedancia y un amplio conjunto de puntas de sonda y accesorios de tierra para manejar una amplia gama de escenarios de sondeo. La alta resistencia de entrada de 1 MΩ y la baja capacitancia de entrada de 0,9 pF hacen que esta sonda sea ideal para todas las frecuencias. Las sondas de la serie ZS proporcionan un completo ancho de banda del sistema con todos los osciloscopios Teledyne LeCroy con anchos de banda de 4 GHz e inferiores.
